Nouvelle solution pour le diagnostic chez celduc®relais : la gamme SOI

celduc® relais innove en lançant une nouvelle gamme de relais statiques de puissance intégrant un transformateur de courant (TC) et un contact de report.

Applications:

Dans certaines machines il est parfois nécessaire de connecter ou déconnecter des zones de chauffe. C’est le cas par exemple des machines de thermoformage où il est nécessaire d’adapter la surface de chauffe à la taille des feuilles plastiques à préchauffer. Les systèmes ou relais statiques à diagnostic standards affichent une erreur si une zone de chauffe est déconnectée.

La gamme SOI permet la commutation du courant de charge et donne simplement l’information de la présence du courant en sortie qui doit alors être interprétée par l’utilisateur ou le système.

Fonctionnement:

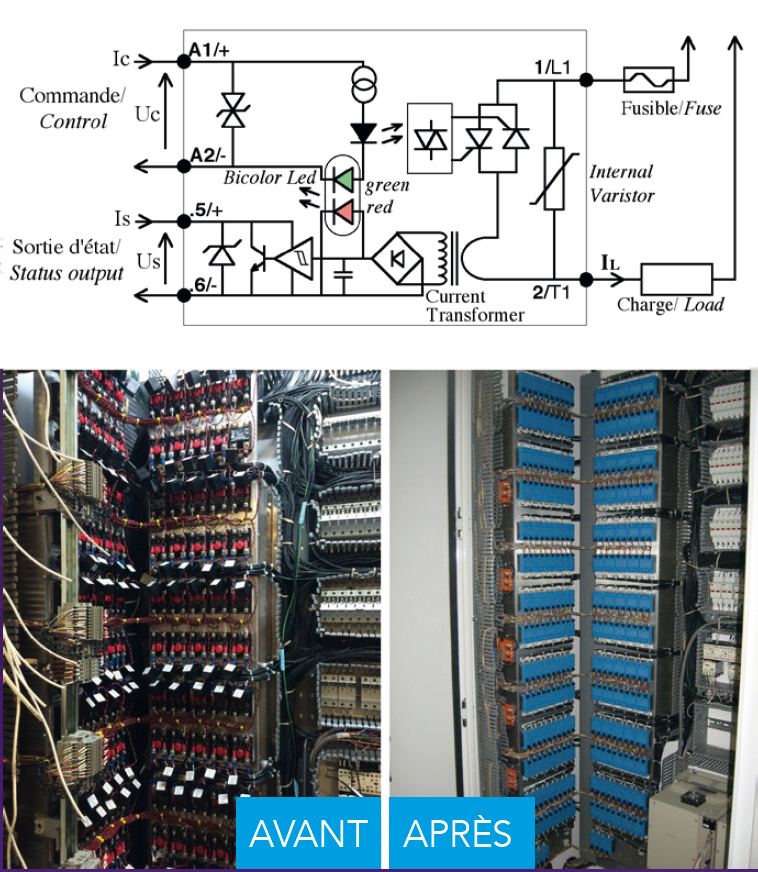

En appliquant ou en enlevant une tension sur l’entrée commande, le relais SOI commute ou interrompt le courant dans la charge. Si la valeur du courant de charge est supérieure au seuil préréglé en usine,  le transformateur de courant inclus dans le SOI fermera le contact de report. Il indique donc qu’un courant circule dans la charge et laisse l’interprétation de cet état à l’utilisateur ou au système :

-Relais non commandé + absence de détection de courant = Charge non alimentée
-Relais commandé + détection de courant = Charge alimentée
-Relais commandé + absence de détection de courant = Circuit ouvert (zones de chauffage inutilisées), charge coupée, fusible fondu ou disjoncteur déclenché.
-Relais non commandé + détection de courant = Relais endommagé (sortie statique en court-circuit)

Avantages:

-Réduction de la quantité, du coût et du temps de câblage
-Suppression de la nécessité de passer les fils de puissance à travers un transformateur de courant
-Suppression de couteuses entrées analogiques sur l’automate

Caractéristiques:

-Boitier de relais standard (OKPAC) : peut remplacer les relais statiques standards existants
-Sortie haute tension (625Vac) intégrant une protection en tension (adapté à tout type de marché y compris le Canada)
-Pilotage de charges jusqu’à 40A AC51 (Autres modèles en préparation)
-Contact de report normalement ouvert, en technologie statique et totalement isolé des autres circuits
-Détection du courant de charge au-dessus de 0.8A (autres valeurs sur demande)
-Ce produit est homologué cUL et cURus 100kA

Voir –SOI885070
