Capteurs magnétiques au format tubulaire : une solution compacte et fiable pour la détection industrielle

Les capteurs de proximité existent sous de nombreuses formes et dimensions afin de répondre aux différentes contraintes d’intégration dans les équipements industriels. Parmi les modèles les plus répandus, on distingue généralement trois grandes catégories : les capteurs tubulaires, les capteurs tubulaires filetés et les capteurs à fixation par vis, également appelés capteurs à boîtier plat. Les modèles tubulaires et tubulaires filetés sont particulièrement appréciés pour leur compacité, leur simplicité d’installation et leur robustesse. Ils constituent aujourd’hui une solution fiable pour de nombreuses applications de détection dans l’industrie.

Nous vous expliquons tout dans cet article de blog.

Qu’est-ce qu’un capteur magnétique tubulaire ?

Un capteur magnétique tubulaire est un capteur de proximité qui détecte la présence d’un champ magnétique, généralement généré par un aimant.

Son élément sensible est un interrupteur REED (ILS) : un petit contact électrique scellé dans une ampoule en verre qui se ferme ou s’ouvre lorsqu’il est soumis à un champ magnétique.

Grâce à leur forme cylindrique compacte, ces capteurs peuvent être facilement intégrés dans de nombreux systèmes mécaniques ou équipements industriels.

Les capteurs tubulaires sont souvent clipsés ou collés dans un support, tandis que les modèles filetés sont conçus pour être montés dans un trou fileté et fixés à l’aide d’écrous.

La technologie REED présente plusieurs avantages importants. Elle permet notamment de réaliser des capteurs extrêmement compacts, fiables et durables. Leur fonctionnement sans alimentation électrique les rend particulièrement adaptés aux systèmes à faible consommation ou aux applications connectées. Ils sont également capables de fonctionner dans des environnements difficiles et peuvent offrir des distances de détection relativement importantes, selon la sensibilité de l’interrupteur Reed et la puissance de l’aimant utilisé.

Selon la configuration choisie, différents types de contacts peuvent être utilisés. La forme A correspond à un contact normalement ouvert : le circuit reste ouvert en l’absence d’aimant et se ferme lorsque le champ magnétique est détecté. À l’inverse, la forme B est un contact normalement fermé qui s’ouvre en présence du champ magnétique. La forme C combine un contact normalement ouvert et un contact normalement fermé avec une borne commune, ce qui permet de disposer d’un contact inverseur.

Il existe également des versions bistables, appelées forme L. Dans ce cas, le capteur conserve son état après le passage de l’aimant. Si le contact est initialement ouvert et qu’un champ magnétique de polarité adaptée apparaît, il se ferme et reste fermé même lorsque l’aimant s’éloigne. À l’inverse, un champ de polarité opposée permet de rouvrir le contact. Ce principe permet de mémoriser une position sans alimentation.

Des capteurs adaptés à de nombreux secteurs

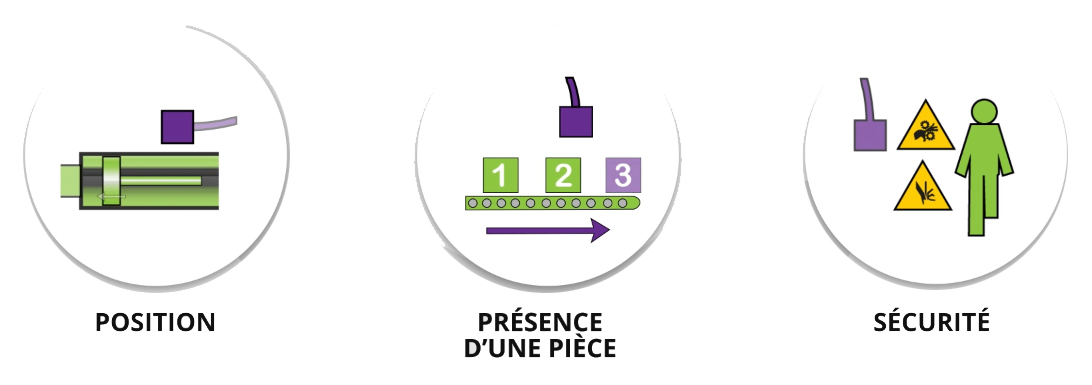

Grâce à leur simplicité et à leur fiabilité, les capteurs magnétiques tubulaires sont utilisés dans un grand nombre de domaines industriels. Leur rôle principal est de détecter une position, la présence d’une pièce ou encore l’ouverture d’un dispositif de sécurité.

Dans le secteur agricole, ces capteurs participent à l’amélioration de la productivité des machines. Ils permettent notamment de contrôler la position de certains éléments mécaniques ou de surveiller le fonctionnement des équipements.

Les machines mobiles utilisées sur les chantiers ou dans la manutention constituent également un domaine d’application important. Dans ces environnements exigeants, les capteurs magnétiques fournissent des informations essentielles pour la surveillance et le contrôle des équipements. Ils contribuent à assurer un fonctionnement sûr des machines tout en améliorant leur disponibilité.

On retrouve également ces capteurs dans l’électroménager, où ils sont souvent utilisés pour détecter l’ouverture ou la fermeture de capots et de portes. Cette fonction participe directement à la sécurité des utilisateurs en empêchant le fonctionnement d’un appareil lorsque certaines protections sont ouvertes.

Dans le domaine médical, les capteurs magnétiques jouent un rôle important dans la fiabilité des équipements et la sécurité des patients. Ils peuvent être utilisés pour surveiller des positions mécaniques, vérifier la fermeture de compartiments ou encore contribuer au bon fonctionnement de dispositifs de diagnostic.

Les technologies liées aux énergies renouvelables utilisent également ces capteurs. Ils sont notamment présents dans les éoliennes, les installations solaires, les vélos électriques ou encore les bornes de recharge pour véhicules électriques.

Différentes configurations d’utilisation

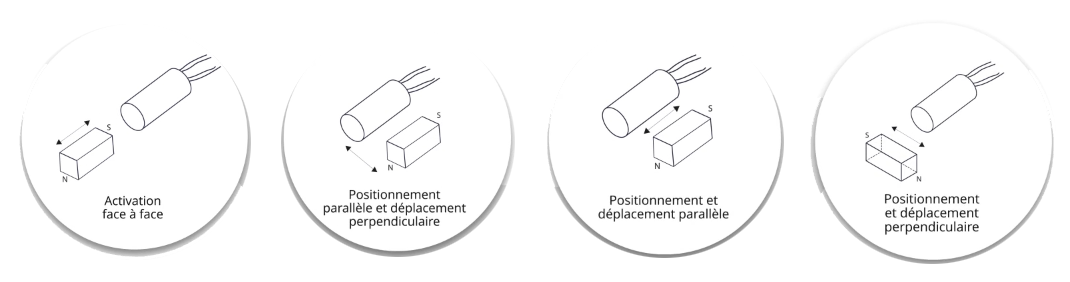

Le fonctionnement d’un capteur magnétique dépend de la position relative entre le capteur et l’aimant. Plusieurs configurations d’activation sont possibles selon la conception mécanique du système. L’aimant peut être placé face au capteur, se déplacer parallèlement à celui-ci ou encore se déplacer perpendiculairement à l’axe du capteur.

Ces différentes possibilités permettent d’adapter facilement la solution à l’architecture mécanique de l’équipement. Elles offrent également une grande flexibilité lors de la conception des systèmes de détection.

Installation et intégration des capteurs tubulaires

L’un des principaux atouts des capteurs tubulaires réside dans leur facilité d’intégration. Grâce à leur forme cylindrique, ils peuvent être installés de manière discrète dans de nombreux équipements.

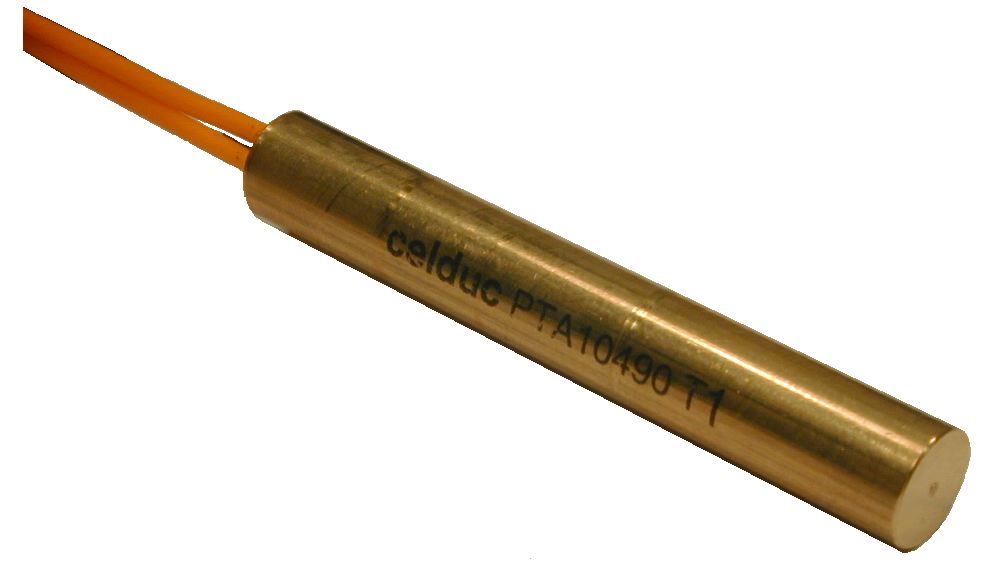

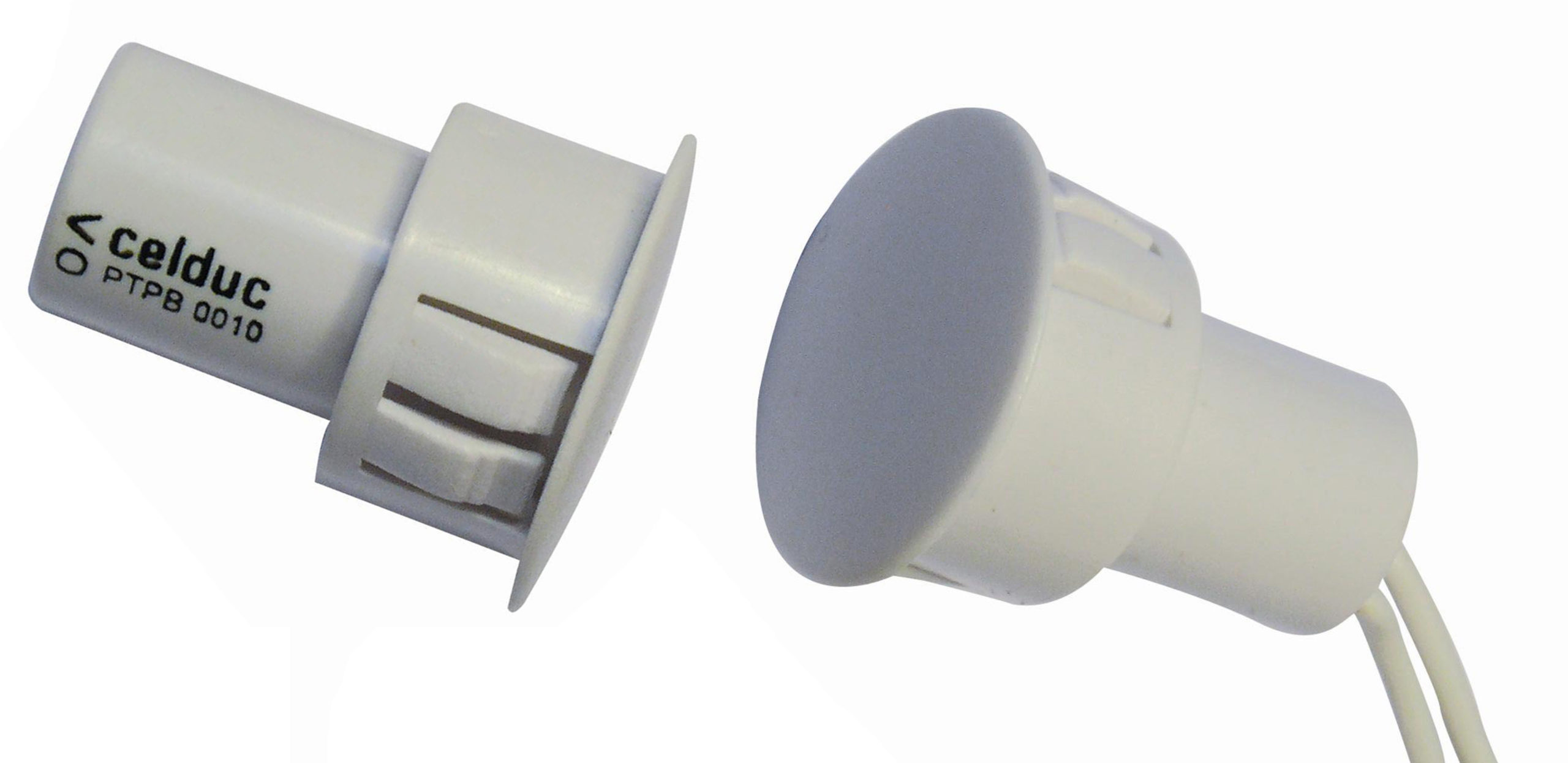

Les capteurs tubulaires non filetés sont généralement clipsés ou collés dans un support. Cette solution permet de concevoir des capteurs très compacts et parfaitement intégrés dans la structure de la machine.

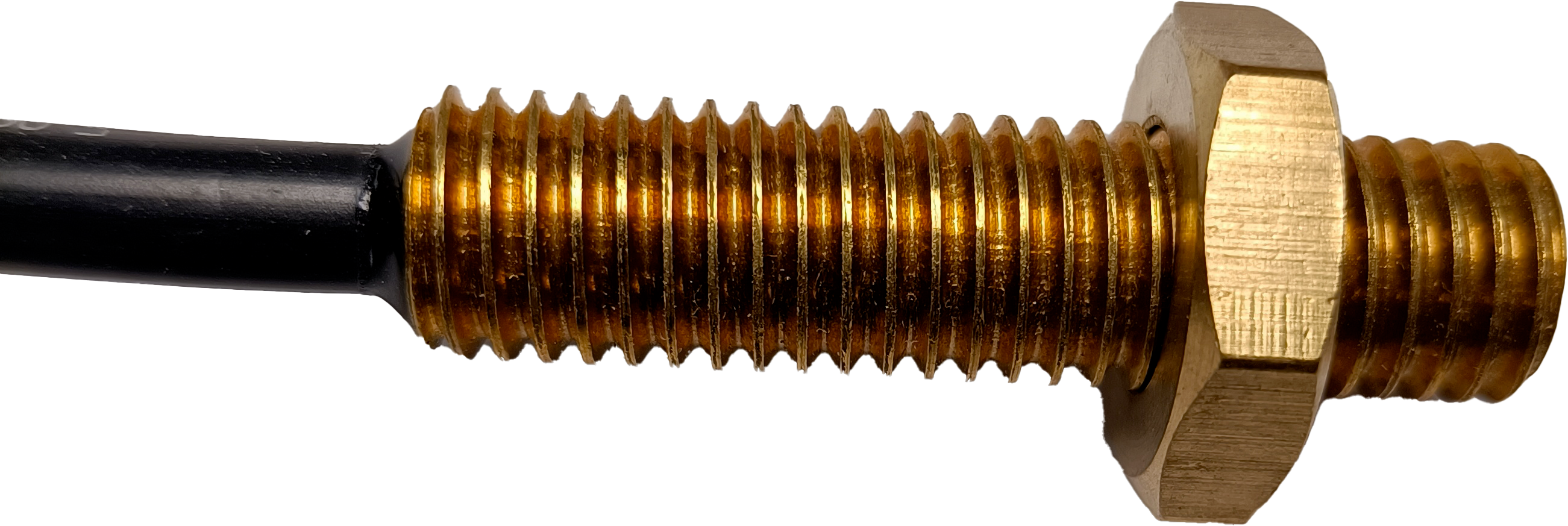

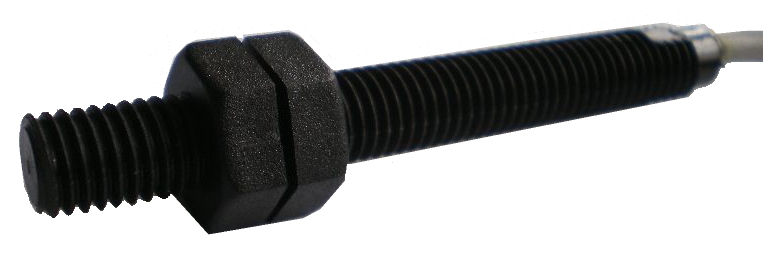

Les modèles tubulaires filetés, quant à eux, sont conçus pour être montés directement dans des trous filetés. Ils sont généralement fournis avec des écrous de fixation qui facilitent leur réglage et leur maintien en position.

Dimensions et matériaux disponibles

Les capteurs magnétiques tubulaires sont proposés dans plusieurs dimensions standard afin de s’adapter aux contraintes d’intégration. Les tailles les plus courantes correspondent aux filetages M8, M10 et M12.

Le choix du matériau du boîtier dépend de l’environnement d’utilisation. Les boîtiers plastiques constituent souvent une solution économique et adaptée à de nombreuses applications. Les boîtiers en acier inoxydable offrent une excellente résistance à la corrosion et aux environnements agressifs. Les boîtiers en laiton, quant à eux, présentent une bonne robustesse mécanique et peuvent être utilisés dans des applications nécessitant une résistance à des températures élevées pouvant atteindre environ 120 °C.

Gamme celduc de capteurs magnétiques au format tubulaire.

Performances électriques

Les capteurs magnétiques tubulaires peuvent être utilisés dans de nombreuses configurations électriques. Ils peuvent fonctionner aussi bien en basse tension qu’en commutation de charges secteur.

Cette polyvalence permet d’intégrer facilement ces capteurs dans différents systèmes de commande ou de surveillance.

Des solutions personnalisées pour des besoins spécifiques

Au-delà des gammes standard, il est possible de développer des capteurs adaptés à des besoins spécifiques. Les solutions personnalisées peuvent concerner le choix des matériaux, le type de câble ou de connecteur, ou encore l’intégration d’accessoires particuliers.

Certaines applications nécessitent par exemple des capteurs capables de résister à des températures très élevées, pouvant atteindre 200 °C. D’autres exigent des capteurs certifiés pour des atmosphères explosives ou équipés de boucles de sécurité pour des systèmes d’alarme. Il est également possible de concevoir des aimants intégrés dans un boîtier identique à celui du capteur afin de faciliter l’installation.

Conclusion

Les capteurs magnétiques au format tubulaire représentent une solution simple, fiable et robuste pour de nombreuses applications industrielles.

Grâce à leur compacité, leur durabilité et leur grande flexibilité d’intégration, ils permettent de répondre efficacement aux besoins de détection de position, de présence ou de sécurité dans des secteurs aussi variés que l’agriculture, l’industrie, le médical ou les énergies renouvelables.

Avec plus de 50 ans d’expertise dans les capteurs de proximité magnétiques, il est possible de concevoir des solutions parfaitement adaptées à chaque application.
