Relais statiques : comment faire le bon choix ?

Les relais statiques (SSR) sont des composants essentiels des systèmes modernes d’automatisation et de contrôle, offrant une commutation silencieuse, rapide et fiable pour une grande variété de charges.
Le choix du relais statique adapté à votre application nécessite de prendre soigneusement en compte plusieurs facteurs techniques, notamment les caractéristiques de la charge, les signaux de commande, les exigences de commutation et les conditions environnementales.

Dans cet article, nous vous fournissons tout d’abord des conseils techniques pratiques pour choisir le relais statique (SSR) adapté à votre machine ou à votre système de contrôle. De la détermination de la tension et du courant de charge à la prise en compte des modes de montage et de la température ambiante, nous vous donnons les critères essentiels pour garantir un fonctionnement sûr, efficace et fiable.

1- Déterminez votre tension et votre courant de charge

Lors du processus de sélection d’un relais statique, les concepteurs doivent d’abord tenir compte des principales spécifications et plages de fonctionnement requises pour leur application spécifique, notamment les exigences en matière d’entrée, de sortie, de charge et d’installation. Vous devrez déterminer la tension et le courant maximum (CA ou CC) de votre charge afin de choisir le relais statique approprié.

2- Déterminez la tension et le courant de votre charge ou le signal d’entrée requis pour activer le relais statique

Contrairement aux relais électromécaniques (EMR), qui sont généralement commandés par une tension fixe, les relais statiques acceptent une large gamme de signaux de commande d’entrée, qu’il s’agisse de tension continue (Vcc), de tension alternative (Vac) ou d’une combinaison des deux (Vac/Vcc). celduc® relais propose une large gamme de tensions d’entrée régulées en courant alternatif et en courant continu.
Après avoir sélectionné un boîtier de relais statique et une configuration de bornes adaptés, les paramètres suivants à prendre en compte sont l’isolation, le signal d’entrée, ainsi que la tension et le courant de sortie. La valeur d’isolation et les paramètres d’entrée sont généralement faciles à identifier. En revanche, les paramètres de sortie nécessitent une sélection plus minutieuse en fonction de l’application. La plupart des fabricants de relais statiques proposent des plages de tension et de courant de fonctionnement similaires ; cependant, les valeurs nominales de surtension transitoire ou de blocage peuvent varier jusqu’à 200 V. Dans certaines installations, cette différence peut faire la différence entre une installation fiable avec une marge de sécurité suffisante contre les surtensions et une installation vulnérable à des dysfonctionnements graves dus à des pics de tension. Si la capacité de surtension transitoire est trop faible, cela peut même empêcher l’utilisation d’un suppresseur de transitoires externe. Si vous souhaitez contrôler votre charge de manière proportionnelle, des spécifications supplémentaires sont nécessaires pour choisir le relais statique (SSR) approprié. celduc® relais propose des gradateurs à cet effet.

3- Définissez le nombre de pôles

Lorsque vous choisissez un relais statique, vous devez savoir combien de pôles doivent être commutés vers la charge. celduc® propose des relais statiques monophasés, biphasés et triphasés. Pour les charges triphasées, vous devrez décider si vous souhaitez commuter les trois phases vers la charge ou seulement deux des trois, en laissant la troisième directement connectée.

4- Tenez compte du type de charge que vous contrôlez

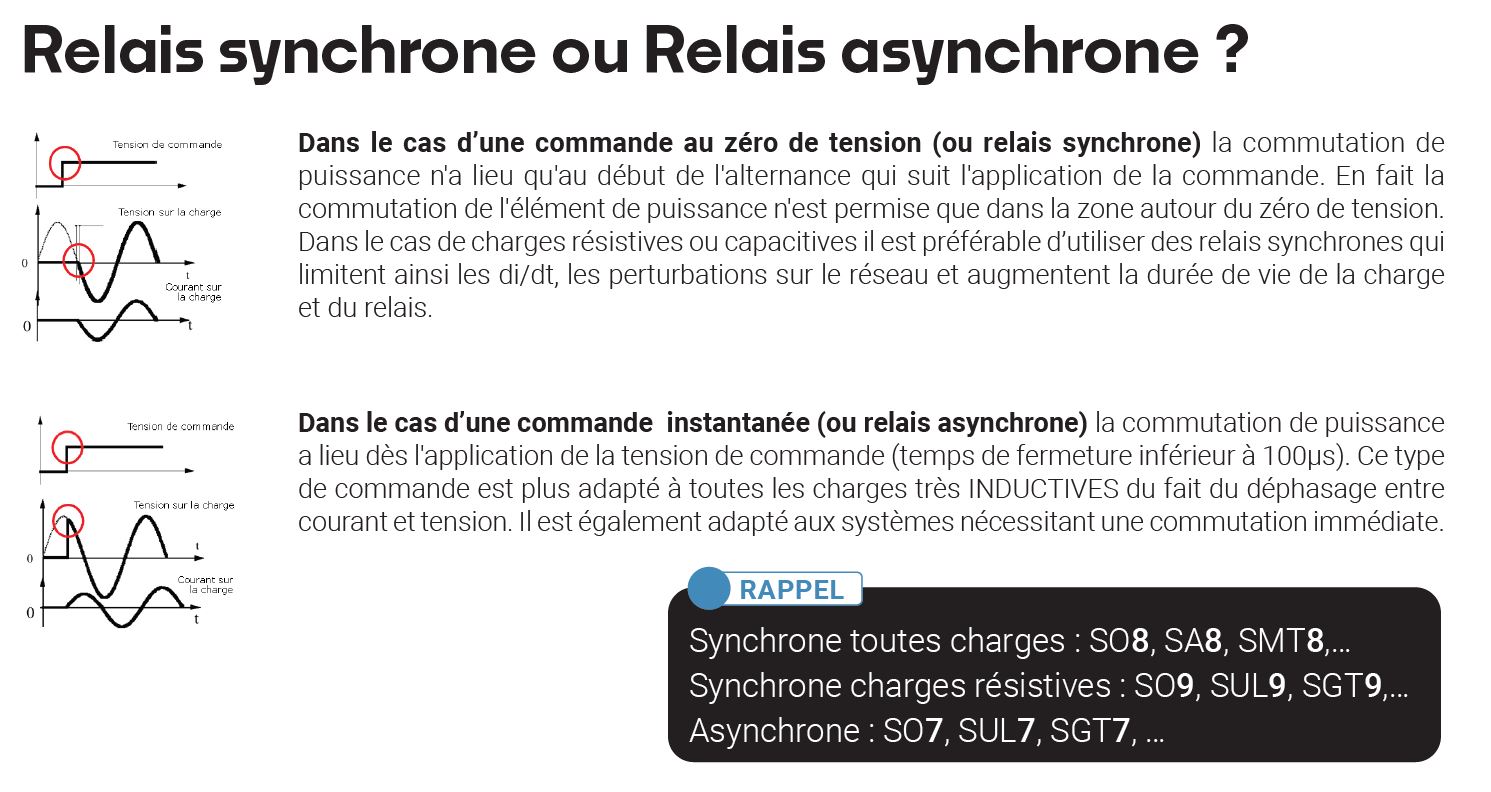

Chaque type de charge (résistive, inductive ou capacitive) fonctionnera mieux avec certains types de relais statiques. Exemples : les charges résistives sont mieux contrôlées avec des relais statiques synchrones ; les relais statiques asynchrones sont idéaux pour les charges inductives ; pour les charges en courant continu, des relais statiques en courant continu seront nécessaires.
De plus, pour les charges spéciales, des instructions spécifiques doivent être suivies afin d’éviter que des courants excessifs et des surtensions n’endommagent l’appareil. Le choix du courant de charge du relais statique doit également tenir compte des exigences d’installation et de l’influence de la charge sur les performances, y compris l’espace physique nécessaire pour associer le relais statique à un dissipateur thermique adéquat. Les courants de charge en régime permanent minimum et maximum, ainsi que les capacités de courant de pointe non répétitif et répétitif, sont des facteurs importants. En fonctionnement, le courant de commutation circulant dans la sortie du relais statique ne doit pas dépasser le courant de sortie nominal à la température correspondante, comme stipulé dans la fiche technique du produit.

5- Définissez votre mode de montage : montage sur panneau ou sur rail DIN

Vous devez choisir le SSR qui conviendra à votre application en termes de boîtier, d’encombrement, de type de connexion….
Vous devez choisir le relais statique (SSR) le mieux adapté à votre application en termes de boîtier, de type de connexion et d’exigences d’installation. Nos produits sont disponibles dans différentes configurations de montage avec diverses options de câblage : montage sur carte de circuit imprimé (PCB) ou sur rail DIN, avec des connexions à vis ou des bornes à ressort amovibles, etc.

6-Prenez en compte la température ambiante

Le courant nominal maximal du SSR dépend de la température ambiante où il sera installé (des températures élevées peuvent réduire le courant nominal du SSR). Nous recommandons de monter le SSR sur un dissipateur thermique pour optimiser ses performances et atteindre les performances nominales.
La température ambiante de fonctionnement est donc un élément clé à connaître afin de choisir le dissipateur thermique adapté.

Besoin de plus d’informations pour Choisir un dissipateur thermique approprié ? Consultez notre note technique.

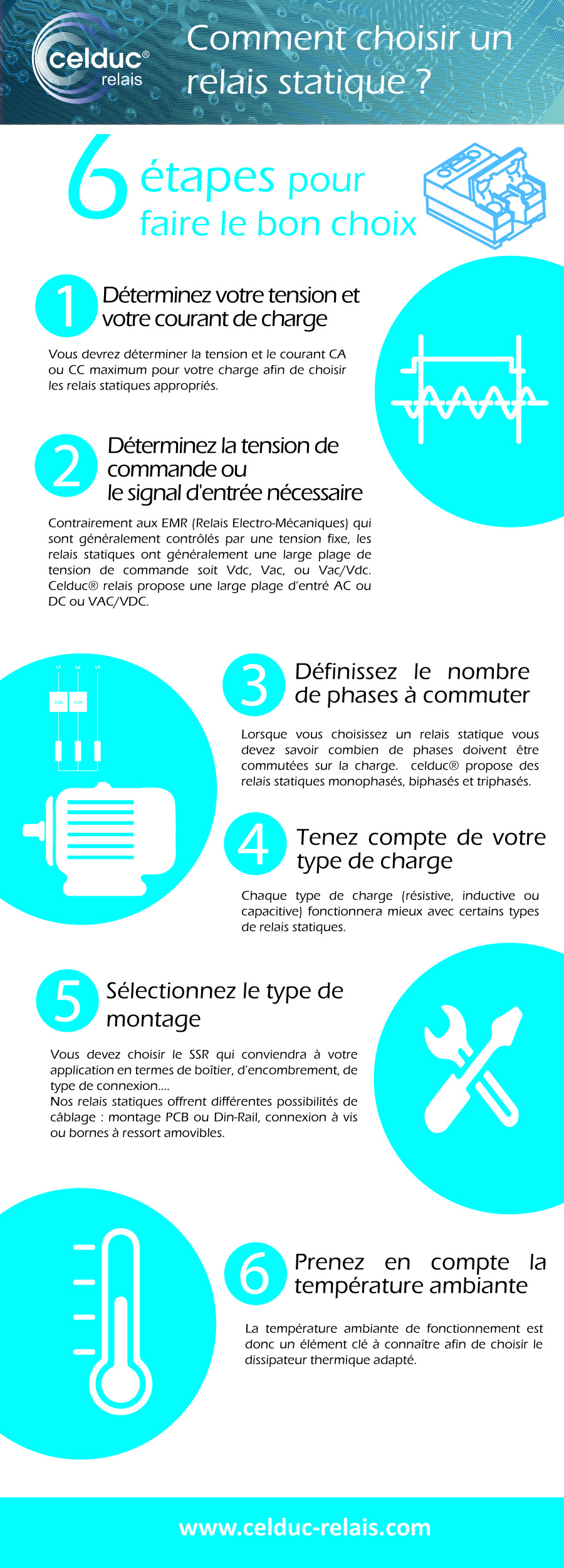

Nous avons le plaisir de partager avec vous notre dernière Infographie sur ce sujet :
