Pourquoi la solution « relais statiques » pour la commande de moteurs triphasés ?

La commande de moteur a toujours été quelque chose de difficile à aborder car un moteur est une charge inductive avec de forts courants de démarrage (qui augmente le coût des dispositifs de protection comme les fusibles) ainsi que des surtensions à l’ouverture du circuit.

C’est pourquoi les relais statiques sont de plus en plus populaires pour commander des charges moteur. Un autre grand avantage de l’emploi de l’électronique de puissance est que les nombreux modes de commande peuvent facilement être exécutés grâce à des temps de réponse très rapide, et la puissance des microprocesseurs.




celduc® relais s’est spécialisé dans la fabrication de relais statiques avec une gamme complète pour la commande moteur comme par exemple des inverseurs de rotation et des démarreurs. La fabrication des produits se situe entièrement en France ce qui constitue en plus un gage de qualité.


Relais statiques triphasés tout ou rien

celduc relais propose une large gamme de relais statiques triphasés tout ou rien avec une commande au zéro de tension (ou relais synchrone) ou avec une commande instantanée (ou relais asynchrone).

Fiable et performante, cette gamme est le choix parfait pour les besoins du pilotage de moteurs industriels. Chaque produit est livré avec une protection contre les surtensions intégrée et un boîtier IP20 de protection contre le touché.


cel3pac – Gamme SGT

Notre gamme SGT est conçue pour les démarrages/arrêts fréquents des moteurs triphasés.

  • Modèle avec largeur de montage de 100mm
  • Hauteur réduite : 34,7mm,
  • Commande au zéro de tension (ou relais synchrone) ou avec une commande instantanée (ou relais asynchrone).
  • Amélioration de la connectique afin d’augmenter les limites de courant commutable,
  • Augmentation de la taille des bornes côté puissance : jusqu’à 50 mm²

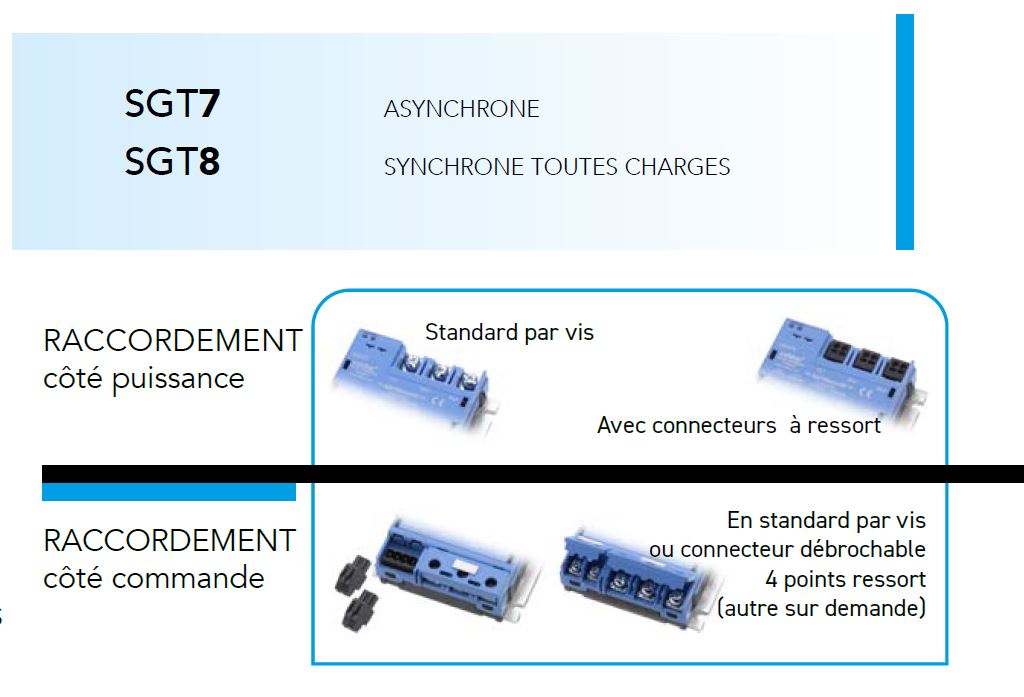

Gamme cel3pac


sightpac – Gamme SMT

Notre gamme SMT est une version compacte : 45mm de large.

• Même entraxe de fixation que nos gammes okpac et celpac
• Une gamme visionnaire et évolutive (futurs modules optionnels)

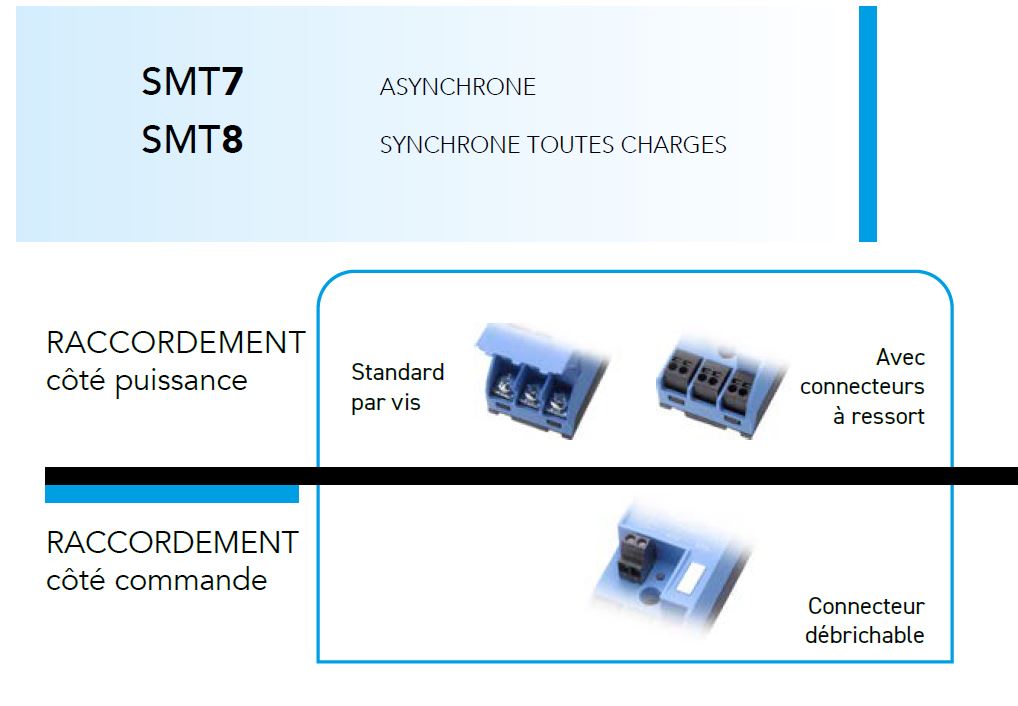

Gamme sightpac


Inverseurs de moteur AC

Plusieurs modèles d’inverseurs sont disponibles jusqu’à 7.5 kW. Ils intègrent des protections contre la commande simultanée et les surtensions.

La gamme SMR est équipée de connecteurs débrochables et est utilisée pour inverser le sens de rotation d’un moteur (2,2kW max).

La gamme SGR est adaptée pour démarrer et inverser le sens de rotation de moteurs triphasés jusqu’à 7,5kW max @400Vac. La fonction de verrouillage est incluse afin que vous puissiez démarrer/arrêter et inverser le fonctionnement en mode sécurisé.

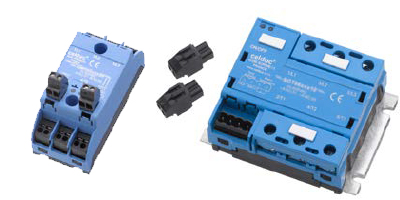

SMR and sGR


Démarreurs progressifs

Les inconvénients d’un démarrage direct sont les suivants :

-Fort courant d’appel : chaleur, énergie et coûts d’installation

-Bruit, arcs : faible durée de vie du système et coûts d’entretien élevés

-Couple élevé : frais de maintenance

-De ce fait des problèmes de qualité de production et de pertes peuvent de produire.

Un démarreur utilisant la technologie Relais Statique limitera alors le courant d’appel tout en améliorant la durée de vie des pièces mécaniques.

celduc® relais a conçu une gamme de démarreurs pour des moteurs AC jusqu’à 26 kW (montage en triangle – démarreur câblé dans le couplage triangle du moteur).

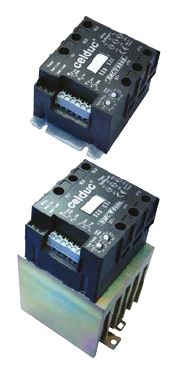

motor softstarters


Trouvez le relais statique adapté à votre application en contactant notre équipe commerciale.
