Diminuez vos coûts et augmentez la sécurité dans vos applications

Même si les relais statiques à bornes à vis sont actuellement la solution la plus utilisée dans le monde, les relais avec connectique « Push-in » deviennent la nouvelle solution préférée des techniciens dans tous les secteurs industriels. En effet, la technologie de bornes à ressort « Push-in » sans outil est reconnue par des millions de clients à travers le monde. Cette méthode de câblage, d’une simplicité inégalée, permet une connexion sûre et un point de contact sans maintenance – des facteurs qui assurent l’efficacité optimale du montage et de la maintenance.

Comment fonctionnent les bornes push-in ?

La technologie de raccordement Push-in a été développée pour le raccordement direct des conducteurs. Les conducteurs rigides ou munis d’embouts sont raccordés directement et sans outil à l’emplacement choisi. Le contour spécial du ressort du raccordement Push-in permet un enfichage simple. Des forces d’insertion faibles facilitent considérablement le câblage.

Nouvelle gamme celduc® de relais statiques avec raccordement bornes à ressort

celduc® relais lance une nouvelle gamme de relais statiques avec raccordement « à ressort » afin d’apporter plus de flexibilité et répondre aux besoins d’applications diverses.

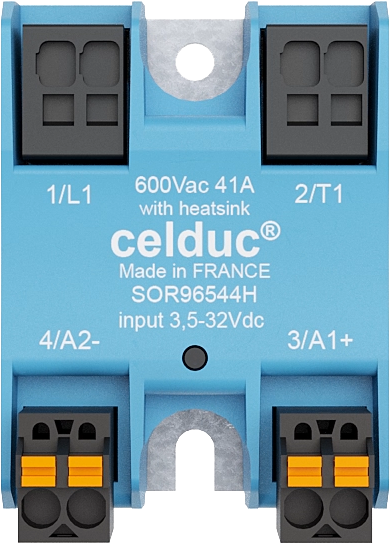

-Relais statiques monophasés

La gamme SOR de relais statiques monophasés avec raccordement bornes à ressort est disponible en plusieurs versions dédiées charges résistives AC-1 :

• Versions 12-280Vac et 24-600Vac
• Pour piloter des charges jusqu’à 41A @ 40°C
• Calibre thyristor jusqu’à 90A – 7200A²s
• Large plage de tension de commande de 3-32Vdc avec un courant de commande régulé
• Protection par TVS
• LED de visualisation sur l’entrée de couleur verte
• cRUus (en cours) , CE and UKCA

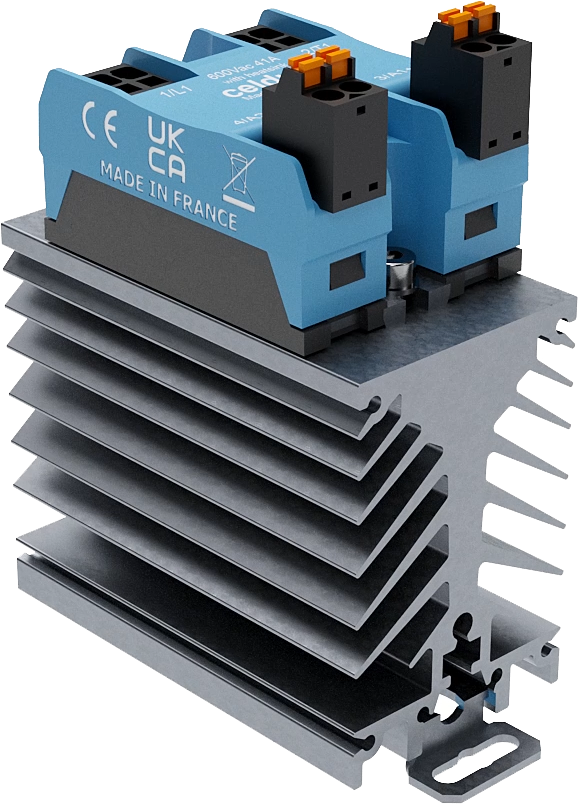

celduc® vous propose également des solutions « prêtes à l’emploi » avec dissipateur intégré.

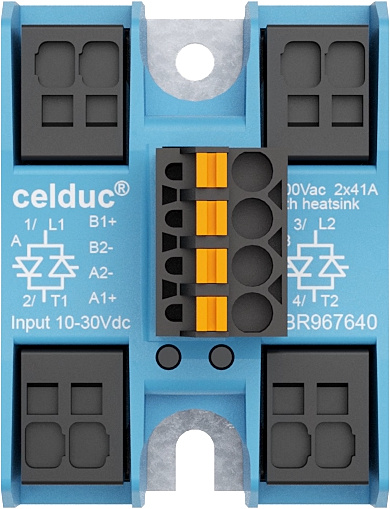

-Relais statiques biphasés

La nouvelle gamme SOBR de relais statiques biphasés s’élargit avec de nouveaux modèles avec raccordement bornes à ressort.

• Versions 12-280Vac et 24-600Vac
• Pour piloter des charges jusqu’à 2 X 41A @ 40°C (calibre thyristor jusqu’à 75A-7200A²s)
• Tension de commande 10-30VDC
• Protection par TVS
• 2 X LED de visualisation sur l’entrée de couleur verte
• cRUus (en cours) , CE and UKCA

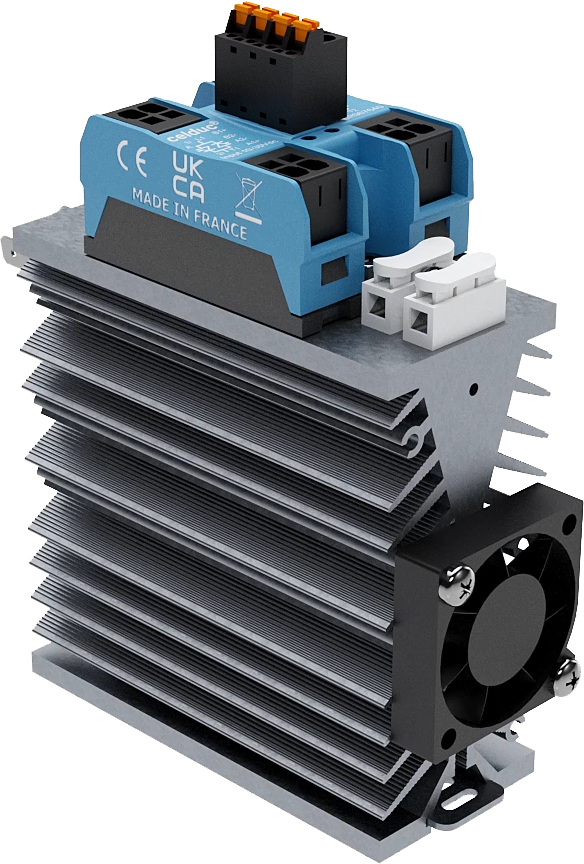

celduc® also offers « Ready to use » models with integrated heatsink.

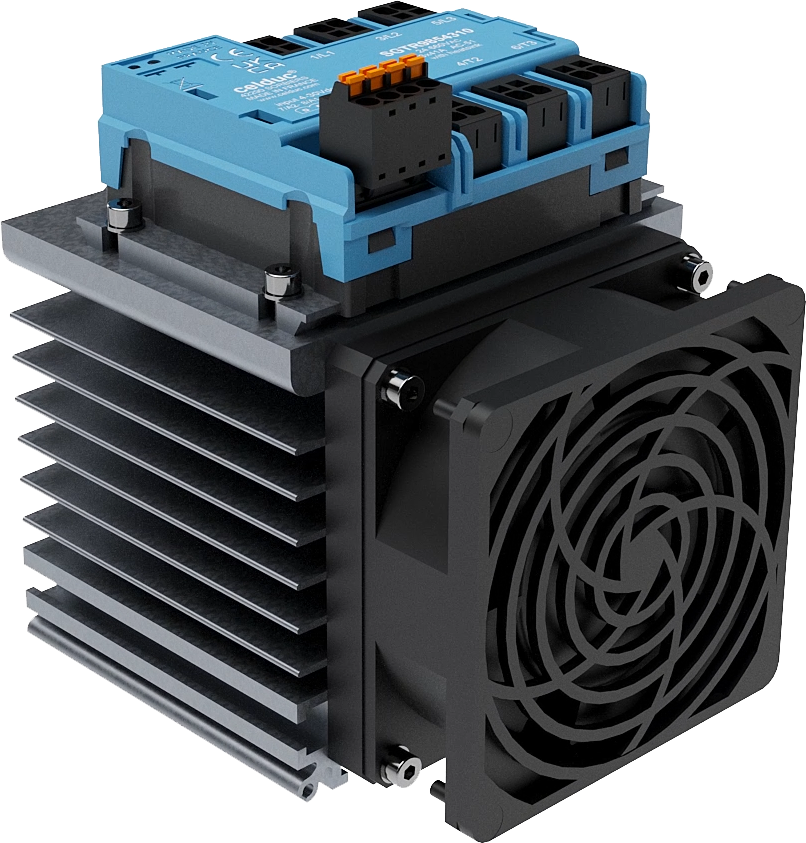

-Relais statiques triphasés

Les relais statiques triphasés celduc sont également disponibles avec une connectique à ressort pour piloter des charges jusqu’à 3x41A @ 40°C AC-1 ou 3×32 A @ 40°C AC-3 (calibre thyristor max. jusqu’à 125A par voie).

Nous vous proposons 2 modèles à sélectionner selon votre application (type de charge).

• Pour des charges résistives AC-1 : SGTR9XXXXX avec protection par TVS
• Pour les autres types de charges (type AC-3) : SGTR8XXXXX avec protection RC+VDR

celduc® vous propose également de solutions « prêtes à l’emploi » avec dissipateur intégré.

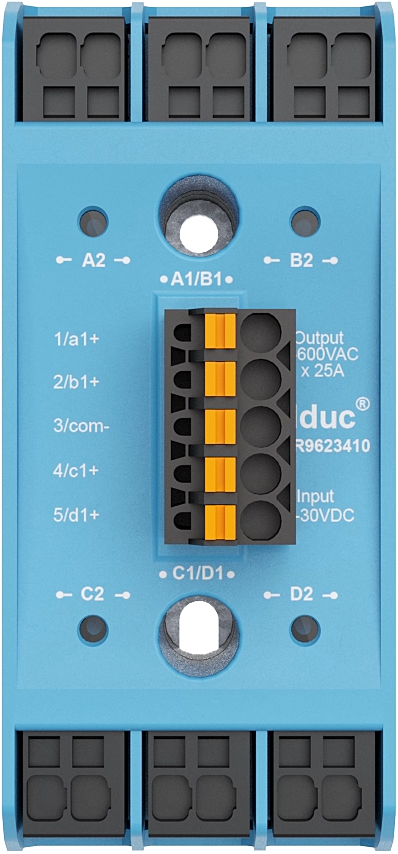

-Quadruples relais statiques de puissance

Intégrant 4 relais monophasés dans un boîtier au format « sightpac » avec connectique à ressort, nos relais statiques quadruples de la gamme SMQR permettant de réduire les encombrements dans les armoires (45 mm de large) pour piloter des charges jusqu’à 4x25A @ 40°C.

celduc® vous propose également de solutions « prêtes à l’emploi » avec dissipateur intégré.

Quels sont les avantages d’un raccordement « push-in » (à ressort) ?

Le raccordement « push-in » présente de nombreux avantages :

1. ROBUSTE
   Les bornes à ressort sont robustes et fiables
2. FLEXIBLE
   De nombreux types de câbles peuvent être utilisés avec ou sans embout multibrins, fils rigides ou préparés, sans outil.
3. SÛR
   Les bornes à ressort évitent les temps d’arrêt, la maintenance, et réduisent les coûts.
   – Pas de risque d’échauffement
   – Pas de risque de casse de la borne à l’intérieur du produit
   – Le resserrage des vis n’est plus nécessaire et le fonctionnement dans des conditions de vibrations n’est donc plus un problème.
   – Protection contre le touché sans besoin d’un capot sur les bornes.
   Avec notre nouvelle gamme de relais statiques vous bénéficierez de connexions résistantes aux vibrations, rapides et sans entretien.
4. RAPIDE
   Avec ce type de raccordement vous verrez vos temps de câblage réduits. Nous vous garantissons un temps de câblage rapide, même dans les espaces restreints !
   -Insérez simplement les fils – aucun outil requis.
   -Réalisez tout votre câblage en moins de la moitié du temps nécessaire avec des bornes à vis.
   -Remplacer un relais endommagé est désormais également simple et rapide.

Conclusion

Par rapport aux bornes à vis, les bornes push-in sont non seulement plus faciles à manipuler, mais offrent également des avantages significatifs en termes de temps et de coûts sur l’ensemble du cycle de vie d’un système. En effet l’un des principaux bénéfices est une réduction des coûts de main-d’œuvre grâce à un temps de câblage réduit ainsi qu’une mise en service plus rapide et à l’élimination des coûts de maintenance, ainsi qu’à l’élimination des temps d’arrêt inutiles.
