Actu-Blog - Relais statiques optimisés CEM

SON(émission électromagnétique réduite)

celduc® relais vient de mettre sur le marché une nouvelle gamme de relais statiques optimisés CEM (émission électromagnétique réduite).
Il s’agit de la gamme « SON ». Ces relais sont particulièrement adaptés aux utilisations où le niveau d’émission conduite doit être faible (applications dans le domestique, le médical ou dans les transmissions d’informations).

Certains relais du commerce sont dits « low noise », mais limités à de faibles courants de 5A en application domestique ou à des charges avec peu d’inductance. Alors que nous savons que beaucoup d’applications sur des charges résistives pures émettent le maximum de bruit.

Le relais SON, dans lequel nous avons réduit véritablement les tensions de commutation, peut piloter en classe B des courants beaucoup plus importants sur des charges purement résistives en respectant un niveau de bruit inférieur à 66dbµV.

Références :
SON845040 (40-275VAC – 50A – Ctrl 6-32VDC)
SON865040 (50-500VAC – 50A – Ctrl 5-32VDC)
Courant commutable : 40A @ 220V / 27A @ 400V

Qu’est ce que la directive CEM  ?

Nous distinguons deux classes d’appareils :
-Les appareils de classe A qui sont destinés à être utilisés en milieu industriel, commercial ou d’affaires,
-Les appareils de classe B qui sont destinés à être utilisés dans des locaux d’habitation.

et deux types de perturbations :

courbe1_low_noise-Les émissions rayonnées qui sont faibles avec nos relais statiques standards,
-Les émissions conduites : avec des relais statiques standards, le bruit émis en conduit est lié aux commutations des thyristors. Le bruit émis est en général maximal vers 150KHz



Selon les applications, différentes normes en matière CEM sont applicables .

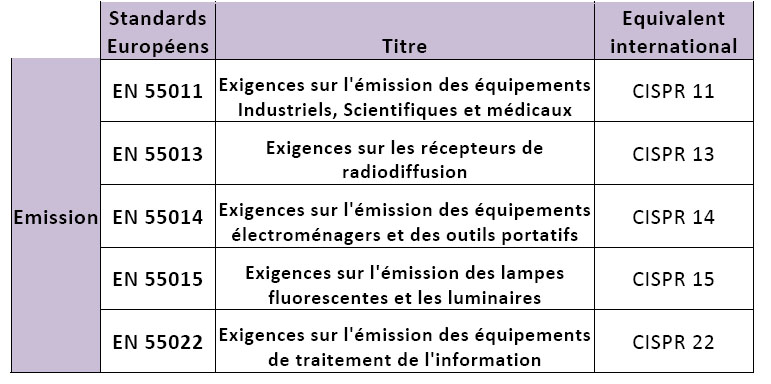

Voici les principales normes Européennes en matière de CEM :

Nous utilisons principalement les normes EN55022, EN55011 et EN55014.

Limites de la tension perturbatrice pour les appareils de classe A :
classea_uk
 Limites de la tension perturbatrice pour les appareils de classe B :

classeb_uk

On peut noter qu’à 150Khertz le bruit émis en Quasi-Crête ne doit pas excéder :
79dBµV pour les appareils de classe A
66dBµV pour les appareils de classe B

Exemple de bruit émis pour un relais statique standard avec une charge résistive de 8.6A sous 400VAC.  (Test réalisé selon la norme EN55014 en Quasi peak)

On note environ 78dBµV @ 150Kherts, ce qui est acceptable pour une application industrielle, mais non acceptable en domestique car nous sommes au-dessus des 66dBµV imposés par les normes CEM.

courbe2_low_noise

Même essai avec un relais SON optimisé CEM :
Nous sommes environ à 56dbµV @ 150Kherts, ce qui est acceptable pour une application domestique.

courbe3_low_noise

Certains relais du commerce sont dits « low noise », mais limités à de faibles courants de 5A en application domestique ou à des charges avec peu d’inductance. Alors que nous savons que beaucoup d’applications sur des charges résistives pures émettent le maximum de bruit.

Le relais SON dans lequel nous avons réduit véritablement les tensions de commutation peut piloter en classe B des courants beaucoup plus importants sur des charges purement résistives en respectant un niveau de bruit inférieur à 66dbµV.

Courant commutable : 40A @ 220V / 27A @ 400V
