Qu’est-ce qu’un relais statique Biphasé ?

Les relais statiques biphasés celduc® permettent de contrôler deux charges avec une entrée unique ou indépendante, dans boîtier 45mm. De nombreuses options sont disponibles: connexion verticale ou horizontale, différents connecteurs d’entrée et plusieurs protections de sortie. Notre gamme SOB peut couvrir tous vos besoins !

Un relais statique biphasé (gamme SOB) permet d’avoir deux relais statiques monophasés dans un seul boîtier standard de 45 mm.

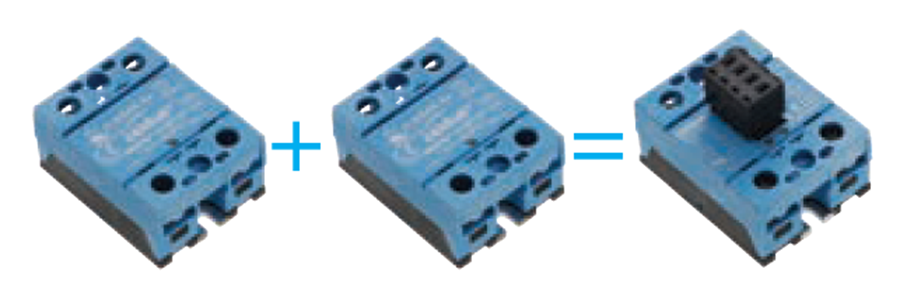

Deux relais dans un seul boîtier !

Les sorties d’un SOB «2 commandes» sont contrôlées individuellement. Cela permet à chaque phase de fonctionner indépendamment les unes des autres.

Les relais statiques biphasés offrent plusieurs avantages par rapport aux relais statiques monophasés standard. En effet, comme la taille du boîtier d’un SSR biphasé est identique à celle d’un SSR monophasé standard, l’avantage incontestable est donc le gain de place.

Dans toutes vos applications utilisant plus d’un SSR, vous pouvez potentiellement remplacer deux SSR monophasés par un SSR biphasé.

De plus, l’utilisation d’un relais statique biphasé réduit le temps de montage car un seul relais doit être câblé.

Comment fonctionne un relais statique biphasé ?

Un relais statique biphasé fonctionne exactement de la même manière qu’un relais statique monophasé.

Avez-vous besoin d’une entrée unique ou de deux entrées indépendantes ?

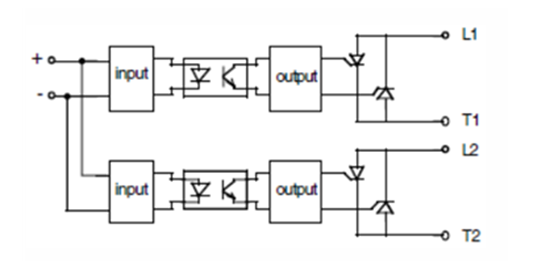

celduc® propose à son catalogue des SOB « 1 commande » ayant une entrée unique :

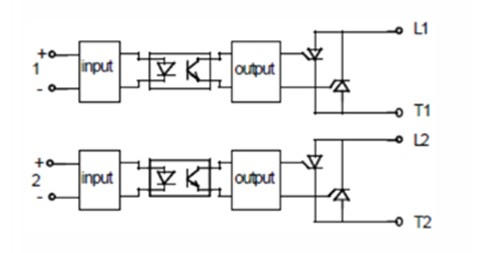

Et également des SOB « 2 commandes » avec 2 entrées indépendantes, qui ont chacune leur propre commande.

Avez-vous besoin de connexions de sortie «Verticales» ou «Horizontales»?

Les connexions de sortie peuvent être configurées «verticalement» ou «horizontalement», selon la gamme de relais SOB. Votre choix sera fonction de la configuration de votre câblage à l’intérieur de votre armoire.

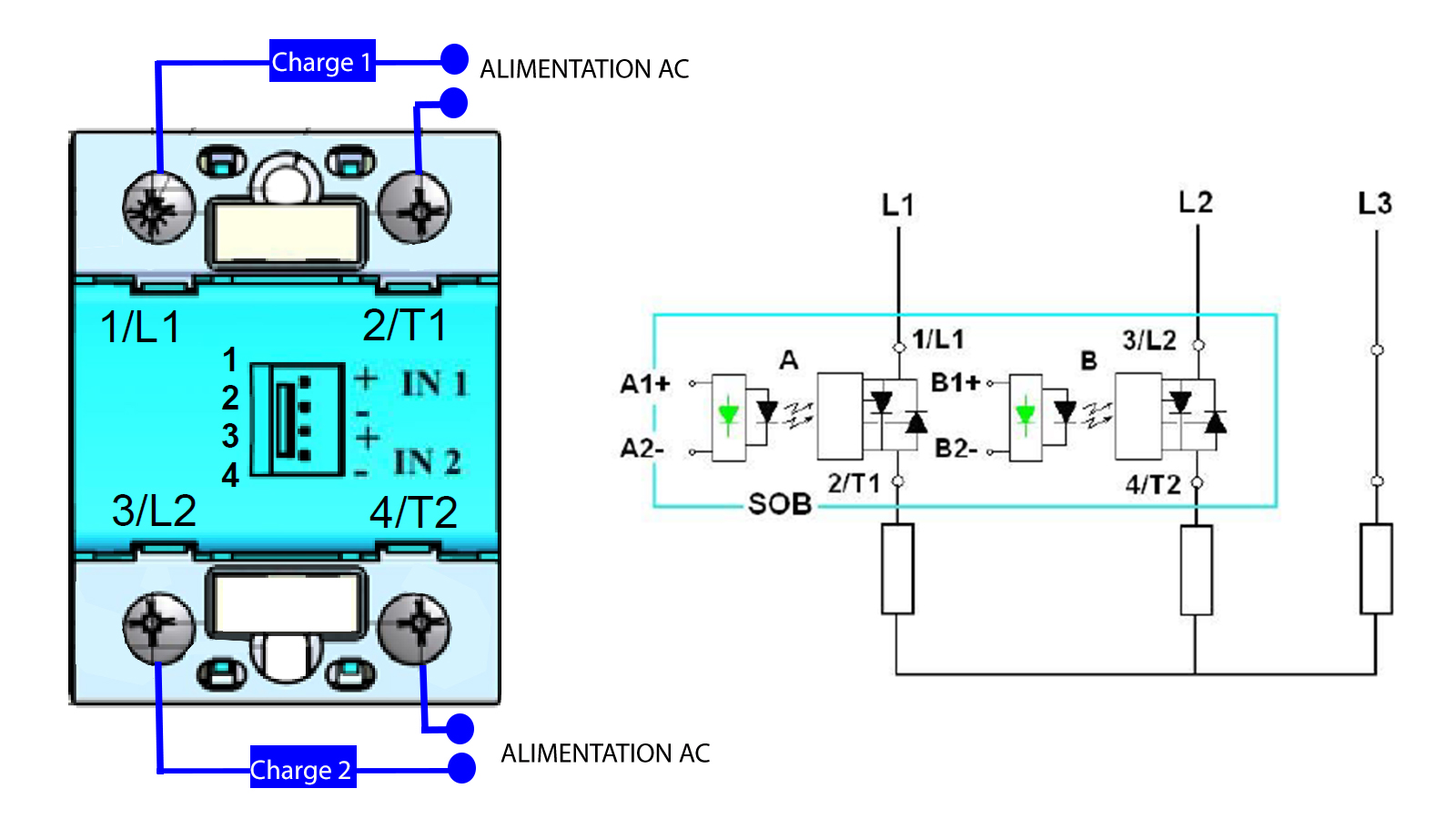

Connexions de sortie « Verticales »(Gamme SOB6)

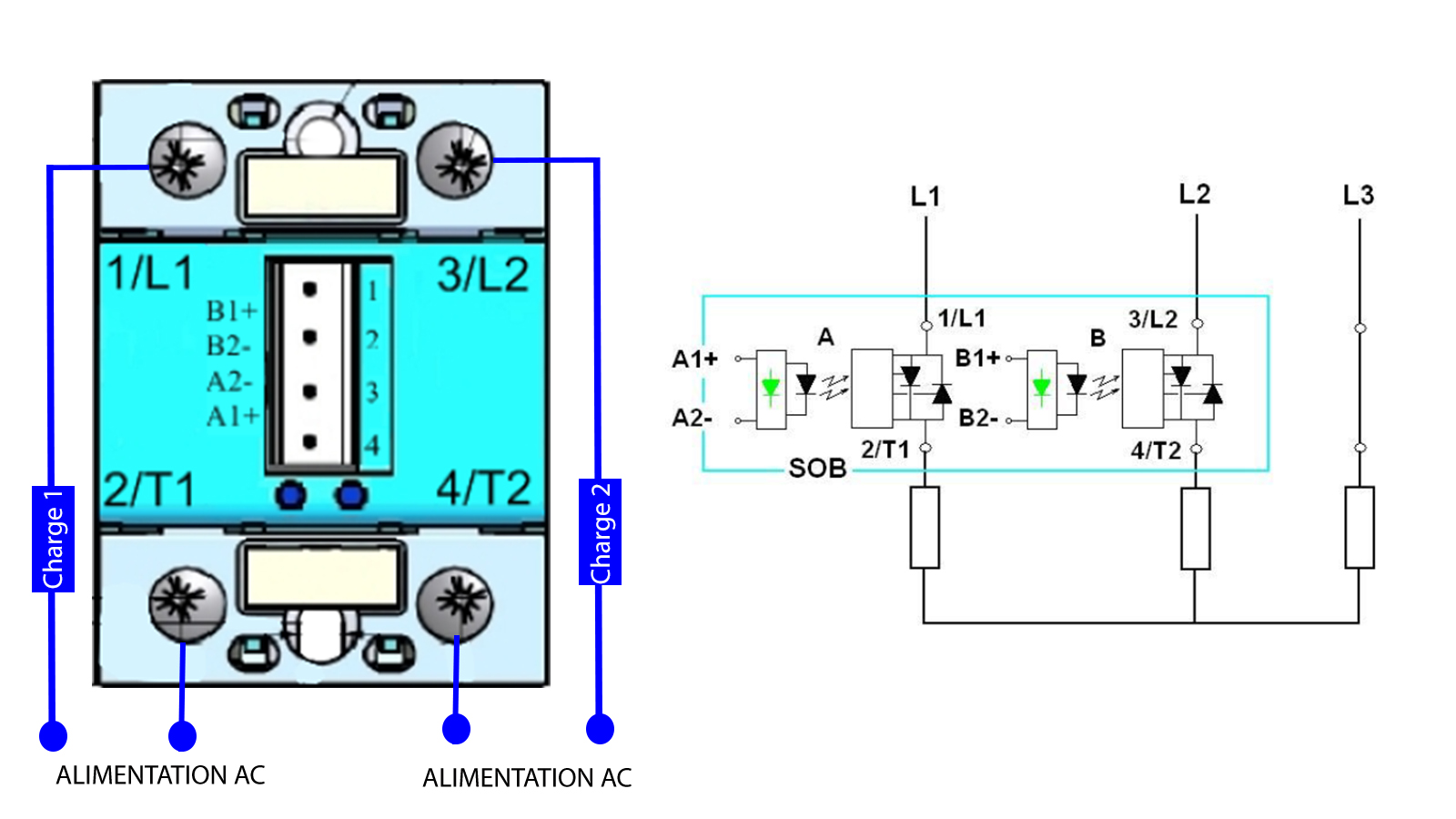

Connexions de sortie « Horizontales » (Gamme SOB7 – SOB8 – SOB9)

Plage de tension et courants nominaux disponibles :

Notre gamme SOB est disponible avec une plage de tension de 12-600Vrms et pour des courants nominaux de 2 x 12A à 2 x 75A (avec des valeurs I²t élevées). Bien entendu, le relais SSR biphasé doit être monté sur un dissipateur thermique adapté, capable de gérer la dissipation totale de puissance des deux sorties commutées.

Différentes connectiques d’entrée sont disponibles :

Le circuit d’entrée de notre gamme SOB est le même que celui de nos relais monophasés.

Il existe quatre configurations de connectiques d’entrée disponibles chez celduc®:

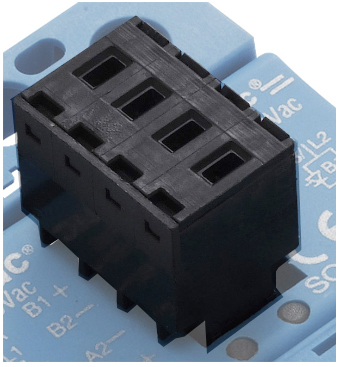

– configuration n ° 1: il s’agit de connecteur de commande 4 points « standard ». Le SOB «1 commande» possède un connecteur 2 points. Nous vous rappelons que le connecteur n’est pas fourni et doit être commandé séparément.

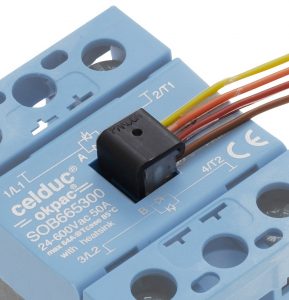

–configuration nr 2 : connecteur type CE100F ITWPANCON ou équivalent

-configuration nr 3 : connectique de commande par cosses FASTON

Quelles sont les applications pour les SSR biphasés?

Les applications pour les relais statiques biphasés sont nombreuses avec, par exemples, le pilotage des éléments chauffants dans les fours de cuisson professionnels, les machines d’injection plastique et d’emballage, les systèmes d’éclairage, les équipements médicaux, …

Les charges résistives (AC-51) représentent les applications les plus populaires. Les relais statiques «Dual» sont utilisés, par exemple, pour contrôler la température à l’intérieur d’un four ou d’une machine de moulage par injection. Chaque sortie peut contrôler un élément chauffant indépendamment.

Cependant, les applications dans les systèmes d’éclairage ou pour le pilotage de lampes à infrarouge sont également des applications possibles. C’est le cas, par exemple, de notre gamme SOB7 (SSR à commutation instantanée avec protection intégrée contre les surtensions (VDR). L’application typique est alors la commande de chauffage par lampes Infra Rouges dans les sécheurs de peinture utilisant un mode de pilotage angle de phase .

Les relais statiques biphasés sont également parfaitement adaptés aux applications triphasées avec coupure de deux phases uniquement. Le câblage peut se faire en configuration triangle ou en étoile, sans connexion neutre (pour les charges basse tension équilibrées). Dans de telles applications, deux des trois phases sont commutées par le SSR, la troisième phase est câblée directement à la charge. Ceci est courant dans de nombreuses applications charges résistives AC-51 ou de commande moteurs. L’avantage est (encore une fois) le gain d’espace, car un SSR biphasé est plus petit qu’un SSR triphasé standard. Mais le plus grand avantage de l’utilisation d’un SSR biphasé pour une application triphasée est une puissance dissipée réduite. Un SSR double dissipe 33% moins de puissance qu’un SSR triphasé car seules deux sorties conduisent le courant de charge. Cela aide à réduire la taille du dissipateur thermique, ce qui réduit le coût total et, encore une fois, permet un gain de place.

Pour résumer, les SSR doubles peuvent être utilisés dans de nombreuses applications et sont des solutions adaptées pour le contrôle de charge triphasée avec coupure de deux phases seulement

Voici nos différentes gammes SOB et leurs applications typiques

SOB5 :

12 – 280Vrms, 2 x 12 ou 25A

Connectique de puissance et de commande par cosses FASTON (4,8 mm pour l’entrée et 6,3 mm pour la sortie). En option : protection contre les surtensions TVS

Application typique: chauffage de l’eau dans les machines à café

SOB6 :

12 – 600Vrms

1 x 12 jusqu’à 2 x 75A

Entrée double avec connecteur type CE100F ITWPANCON ou equivalent et raccordement côté puissance par vis.

En option : protection contre les surtensions TVS

Applications typiques :  applications où les SSR sont connectés directement à un régulateur de température PCB avec de nombreux canaux, par exemple dans les fours de caisson professionnels.

SOB7 :

24 – 510Vrms, 2 x 35, 50 ou 75A(UL 50A)

Version asynchrone

Protection intégrée contre les surtensions (VDR) pour les charges inductives ou pour le contrôle en angle de phase

Application typique : contrôle de chauffage IR utilisant le pilotage à angle de phase.

SOB8 :

24 – 510Vrms, 2 x 35, 50 ou 75A

En option : protection contre les surtensions TVS

Pour les charges légèrement inductives, telles que les moteurs

Applications typiques : Moteur monophasé ou commutation biphasée d’un moteur triphasé

SOB9 :

12-600Vrms, 2 x 25, 35, 50 ou 75A

Conçu pour les charges résistives, connecteur d’entrée avec de nombreuses variantes (par exemple, vis, ressort, …)

En option : protection contre les surtensions TVS

Application typique : pilotage des éléments chauffants dans des machines à injecter le plastique
