Capteurs de proximité : Comment faire le bon choix ?

Le milieu industriel utilise d’innombrables de capteurs.  Ils peuvent revêtir des formes très variées pour des usages bien distincts. Mais comment choisir un capteur ? Aujourd’hui nous allons vous guider sur le choix des capteurs adaptés à vos besoins. Pour choisir correctement un capteur, il faut délimiter les principales caractéristiques nécessaires à l’application.


Voici 8 questions à vous poser

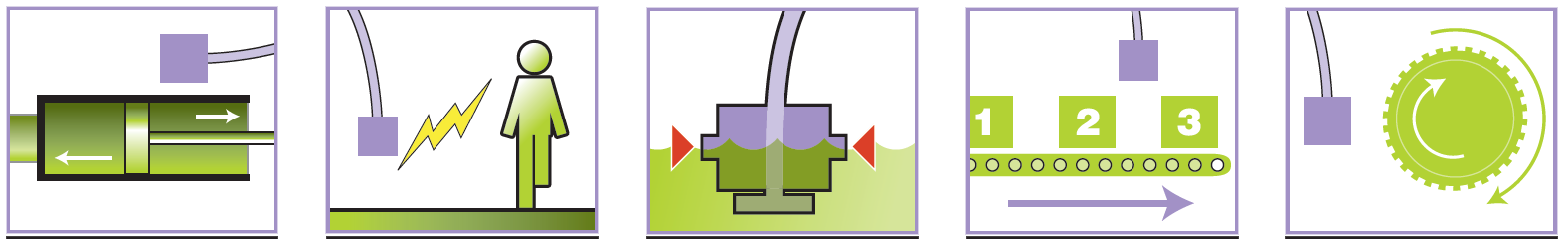

1.Que souhaitez-vous détecter ?

La première question à vous poser pour choisir le bon capteur est : Que souhaitez-vous détecter ?

  • Un passage ou la présence de pièces ?
  • Un niveau de liquide ?
  • Vous voulez sécuriser vos machines ?

sensors application


2. Quelles sont vos contraintes mécaniques ?

Selon votre espace disponible, nous pouvons vous proposer des capteurs de formes différentes. Il est en effet nécessaire de choisir le type de fixation le mieux adapté à votre projet

Celduc propose des capteurs à fixation par vis, pour l’implantation sur circuit imprimé, au format tubulaire …

Il est donc primordial d’avoir défini votre projet en amont.

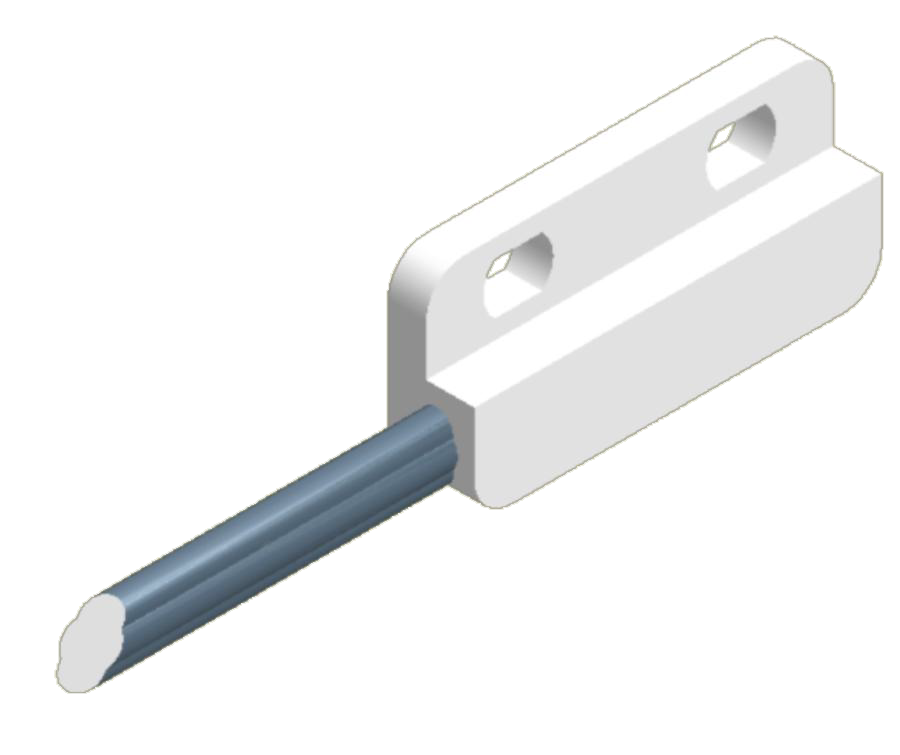

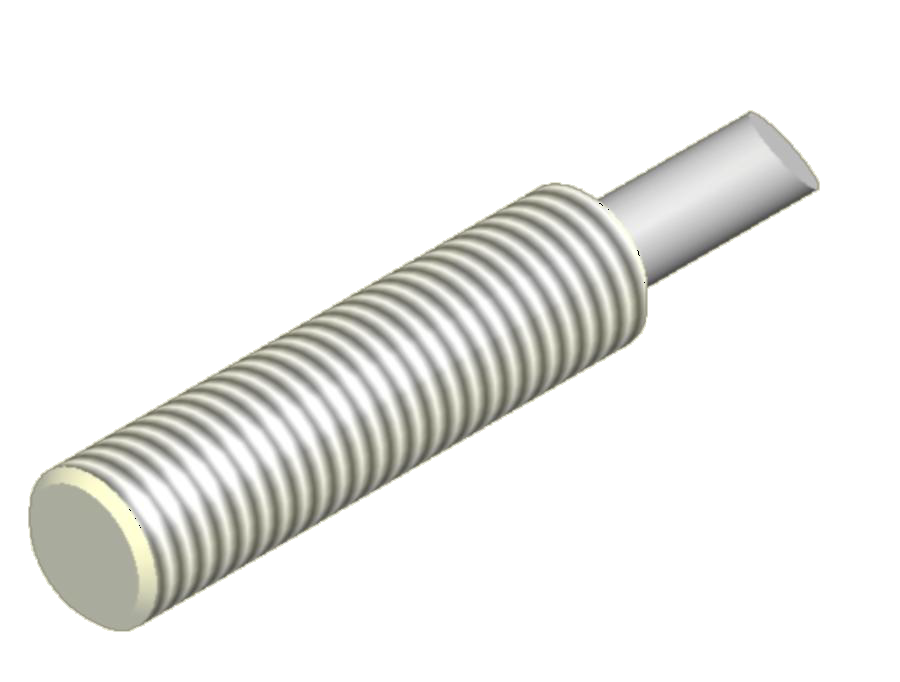

capteur PLA Capteur PTA


3. Quelles formes de contact recherchez-vous ?

Vous souhaitez que votre capteur soit :

  • normalement ouvert (NO) en l’absence d’aimant, c’est-à-dire en forme A ?

REED NO

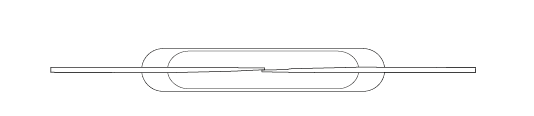

  • normalement fermé (NF) en l’absence d’aimant, c’est-à-dire en forme B ?

REED NF


  •  inverseur (NO+NF) c’est-à-dire en forme C ?

NO+NF REED

En raison des différences de comportement de sortie, les capteurs normalement ouverts et normalement fermés sont adaptés ou non à certaines applications.

Pour plus d’informations sur les différences entre ces trois types de contact nous vous conseillons de lire notre article sur les ampoules Reed qui aborde ce sujet

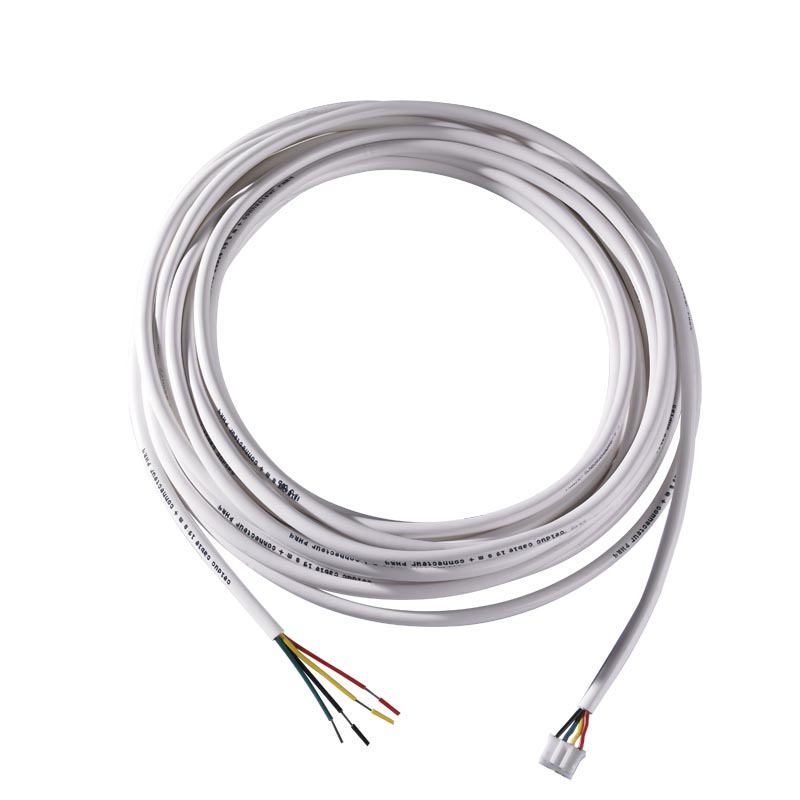

4. Quel type de câblage recherchez-vous ?

Celduc propose différents types de raccordement avec des longueurs différentes :

  • par fils
  • par câble
  • connecteur

câblage capteur

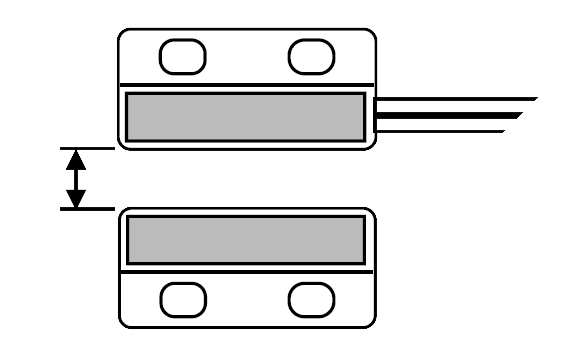

5. A quelle distance de détection ?

Il est très important de connaitre la distance Aimant – Capteur. En effet cela permet de choisir le couple aimant capteur adapter à votre projet.

La distance garantie d’activation est fonction de la sensibilité du capteur et de la puissance de l’aimant. A titre indicatif, dans notre guide de sélection, nous précisons la distance garantie d’activation avec un aimant donné mais celduc® reste à votre écoute pour définir au mieux le couple aimant / détecteur en fonction de vos besoins.

magnet sensors
6. Quel est l’environnement ?

Certains éléments de votre environnement peuvent influer sur le bon fonctionnement du capteur. Vous devez donc répondre aux questions suivantes :

  • Le capteur va-t-il subir des Chocs ? des Vibrations ? des Perturbations électromagnétiques ?
  • Le capteur va-t-il être en présence de Vapeur ? d’Humidité ? de Poussière ?
  • Le capteur va-t-il être en présence d’un moteur ?

Dans certains cas, des tests en conditions réelles seront probablement nécessaires.

7. Quels sont vos critères électriques ?

Connaitre les critères électriques de votre installation permet de choisir un capteur capable de s’adapter au mieux aux contraintes électriques. Vous devez donc connaitre :

  • Le Type de charge (résistive ou inductive)
  • La tention
  • La puissance
  • Le courant


8. Quel aimant utiliser ?

Pour commander des capteurs magnétiques à ampoule REED ou à cellule à effet HALL, il faut utiliser un aimant. Le choix du couple capteur – Aimant doit se faire selon les conditions d’utilisation c’est-à-dire :

  • La Distance d’activation recherchée (action ou relâchement).
  • La Température d’utilisation.
  • Le Mode opératoire (Activation Face à face, Déplacement perpendiculaire ou Déplacement parallèle.)
  • Les Contraintes mécaniques
  • Puissance magnétique souhaitée (force d’attraction).

aimants puissance FR

Les solutions celduc

Une fois que vous aurez répondu à toutes ces questions, vous pouvez consulter notre site e-catalogue afin de choisir votre capteur.

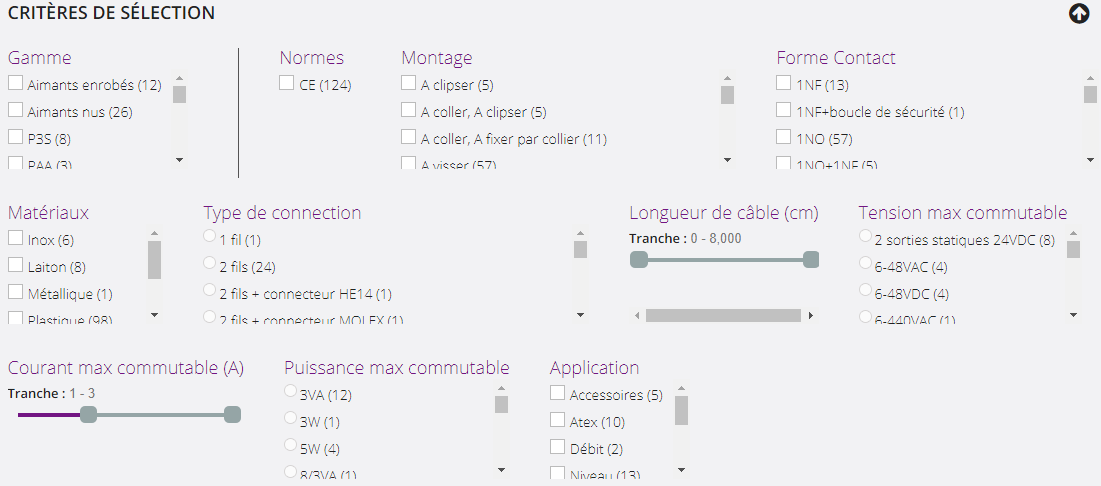

Nous mettons également à votre disposition des filtres de recherche afin de trouver plus rapidement le capteur correspondant à vos besoins :

selection d'un capteur

Toutefois, si vous avez la moindre question contactez-nous.


Le spécifique client

Plus de 50% de nos capteurs sont réalisés suivant le cahier des charges de nos clients.

Nous sommes donc en capacité de créer des capteurs sur mesure répondant aux spécificités de votre secteur. Nous travaillons déjà dans de nombreux domaines très exigeants tels que l’agriculture, le nucléaire et l’aéronautique.

Alors si vous avez un nouveau projet contactez nous, nous vous apporterons une solution adaptée
