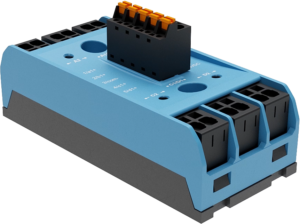

Nouvelle gamme SMQR

Les relais statiques de celduc® sont conçus pour les applications industrielles nécessitant fiabilité et fréquence de commutation très élevée. Nous venons de lancer une nouvelle gamme de relais statiques AC quadruples.

Cette nouvelle gamme SMQR, vous permet dans un l’encombrement réduit d’un boîtier de 45mm, d’avoir quatre relais statiques contrôlés indépendamment. Ces produits sont synchrones, c’est-à-dire avec une commande au zéro de tension et ont été spécialement conçus pour piloter des charges résistives AC-1.

Avec nos deux modèles de quadruples relais statiques de puissance, les gammes SCQ et SMQR, celduc® relais propose des relais à connectique de puissance et de commande FASTON ou push-in.

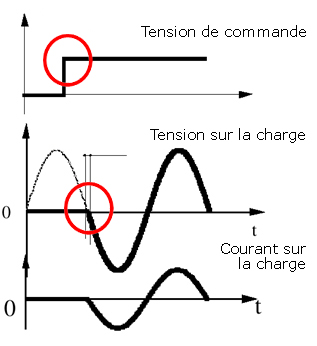

Quels sont les avantages d’une commande au zéro de tension ?

Avec ce type de commande la commutation de puissance n’a lieu qu’au début de l’alternance qui suit l’application de la commande. Dans le cas de charges résistives il est préférable d’utiliser des relais synchrones qui limitent les perturbations et augmentent la durée de vie de la charge et du relais.

Quel est l’encombrement de ce produit ?

Grâce à ses dimensions compactes de 100 (L) x 48,1 (H) x 45 mm (P), il convient parfaitement aux configurations nécessitant un faible encombrement.

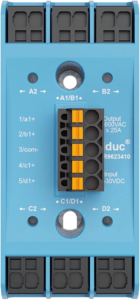

Intégrant 4 relais monophasés dans un boîtier de style « sightpac », notre famille de produits SMQR est le meilleur choix pour réduire la taille de vos armoires (version compacte 45 mm). On peut donc dire que le package SMQR économise de l’espace tout en offrant une commutation haute puissance.

Quelles sont les principales caractéristiques du produit ?

Voici les principales caractéristiques des produits de notre gamme SMQR :

• Calibre thyristor de 4 x 25A
• Tension de commande : 10-30VDC
• Tension commutable : 24-600VAC
• Version synchrone
• Optimisé pour les applications AC-1 (charges résistives)
• Raccordement « push-in » (bornes à ressort)
• Entrée quadruple avec LED de visualisation de couleur verte sur chaque entrée.
• Protection en tension sur la sortie (transil).

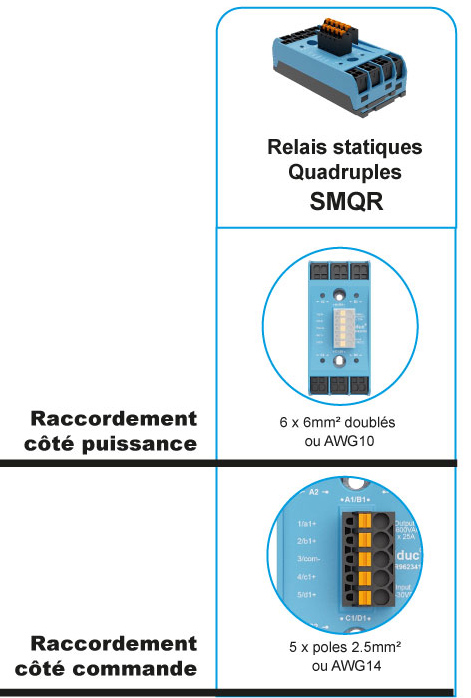

Gagnez en temps et en fiabilité avec les bornes à ressort Push-in

Les raccordements bornes à ressort permettent un câblage rapide et sans effort, même dans les espaces exigus !

Cette technologie de raccordement est parfaite pour des installations compactes et rapides à mettre en place.

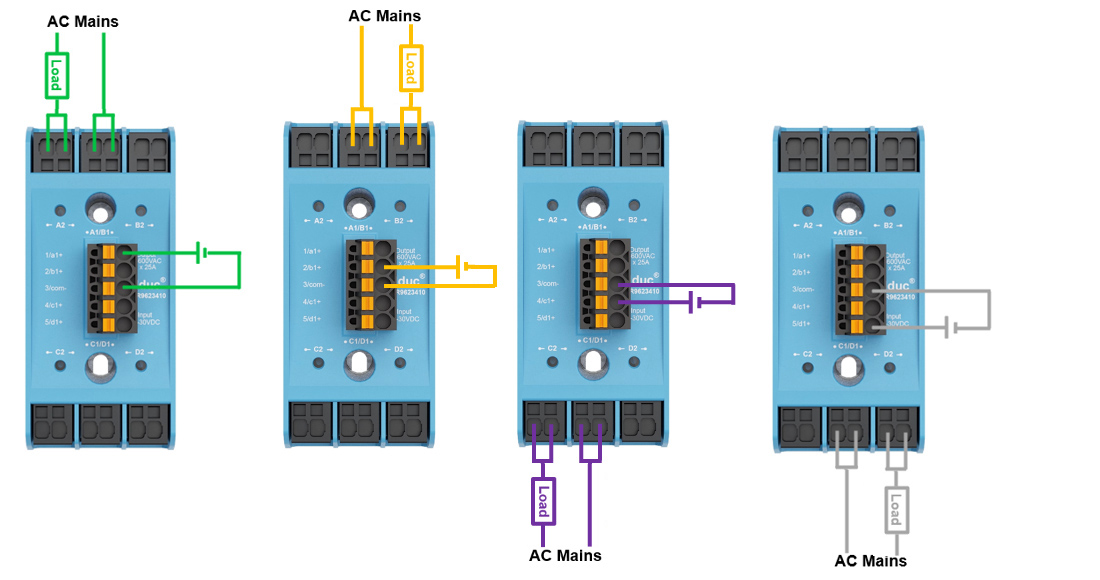

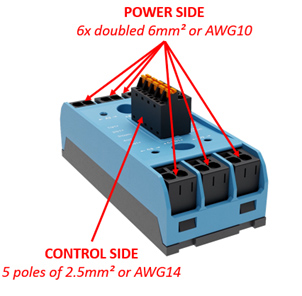

Côté puissance, la gamme SMQR est équipée de connecteurs de puissance ressort type « push-in » doublés (6mm² max), permettant ainsi de connecter 6 x 6mm² ou AWG10 doublés

Côté commande, la gamme SMQR est équipée d’un connecteur de commande ressort débrochable type « push-in » 5 pôles (2,5mm² max ou AWG14).

Cette nouvelle gamme SMQR, vous permet dans un l’encombrement réduit d’un boîtier de 45mm, d’avoir quatre relais statiques contrôlés indépendamment

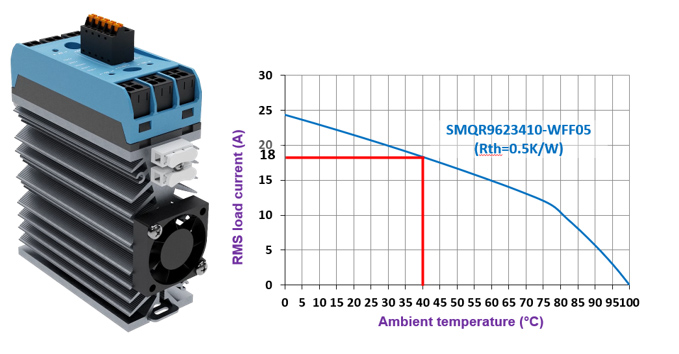

Modèle prêt à l’emploi monté sur dissipateur

Nous proposons un ensemble complet « prêt à l’emploi » composé d’un relais statique quadruple monté sur un dissipateur thermique optimisé. Cette version propose des courants nominaux définis afin de rendre la sélection aussi simple que possible, sans faire de calcul thermique.

La référence SMQR9623410-WFF05 peut ainsi commuter 4x18A @40°C suivant courbe sur notre fiche technique.

Quelles sont les applications typiques ?

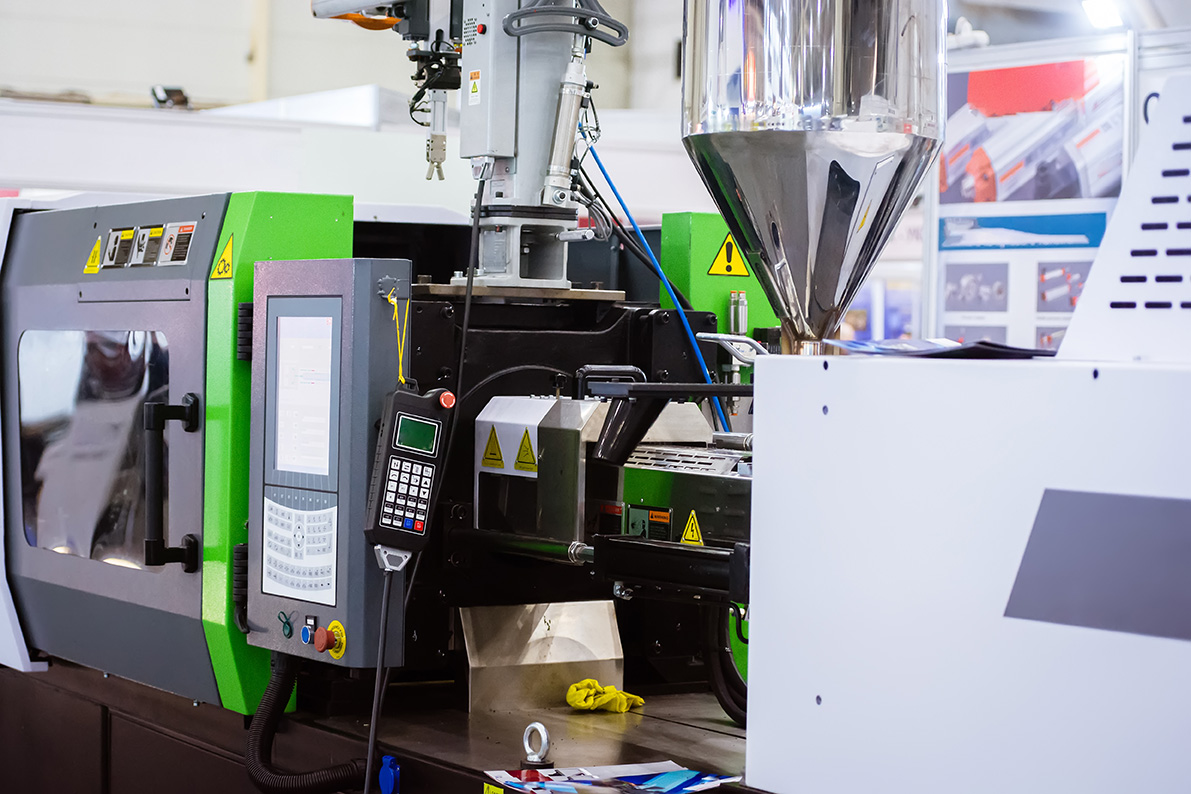

Les charges résistives (AC-51) représentent les applications les plus populaires. Les relais statiques quadruples sont utilisés, par exemple, pour contrôler la température à l’intérieur d’un four de cuisson ou d’une machine de moulage par injection. Chaque sortie peut contrôler un élément chauffant indépendamment.

Si vous avez besoin d’un support technique pour votre projet, n’hésitez pas à nous contacter.
