Les relais statiques ont besoin d’une faible puissance de commande pour fonctionner.

Cela signifie donc que les relais statiques ont une très faible consommation d’énergie (faible courant d’entrée), même lors de la commutation de charges de fortes puissances. Cette spécificité de la commutation statique présente donc des avantages par rapport aux autres technologies :

1. Les relais statiques, nécessitant très peu d’énergie pour être activés, sont donc compatibles avec des dispositifs de commande de faible puissance tels que les microcontrôleurs.
2. De plus, compte tenu de leur plus faible consommation d’énergie en entrée par rapport aux relais électromécaniques traditionnels, ils représentent une solution plus économe en énergie et donc plus rentable.

Habituellement, pour les relais statiques monophasés, le courant de commande est <13 mA. Mais pour certaines applications, nos clients ont parfois besoin d’un courant consommé total plus réduit. C’est pourquoi nous avons développé un nouveau relais statique 50A avec un courant d’entrée <2mA ; il s’agit de la référence SO965030-HE.

Quels sont les principaux avantages d’un relais statique à très faible courant de commande ?

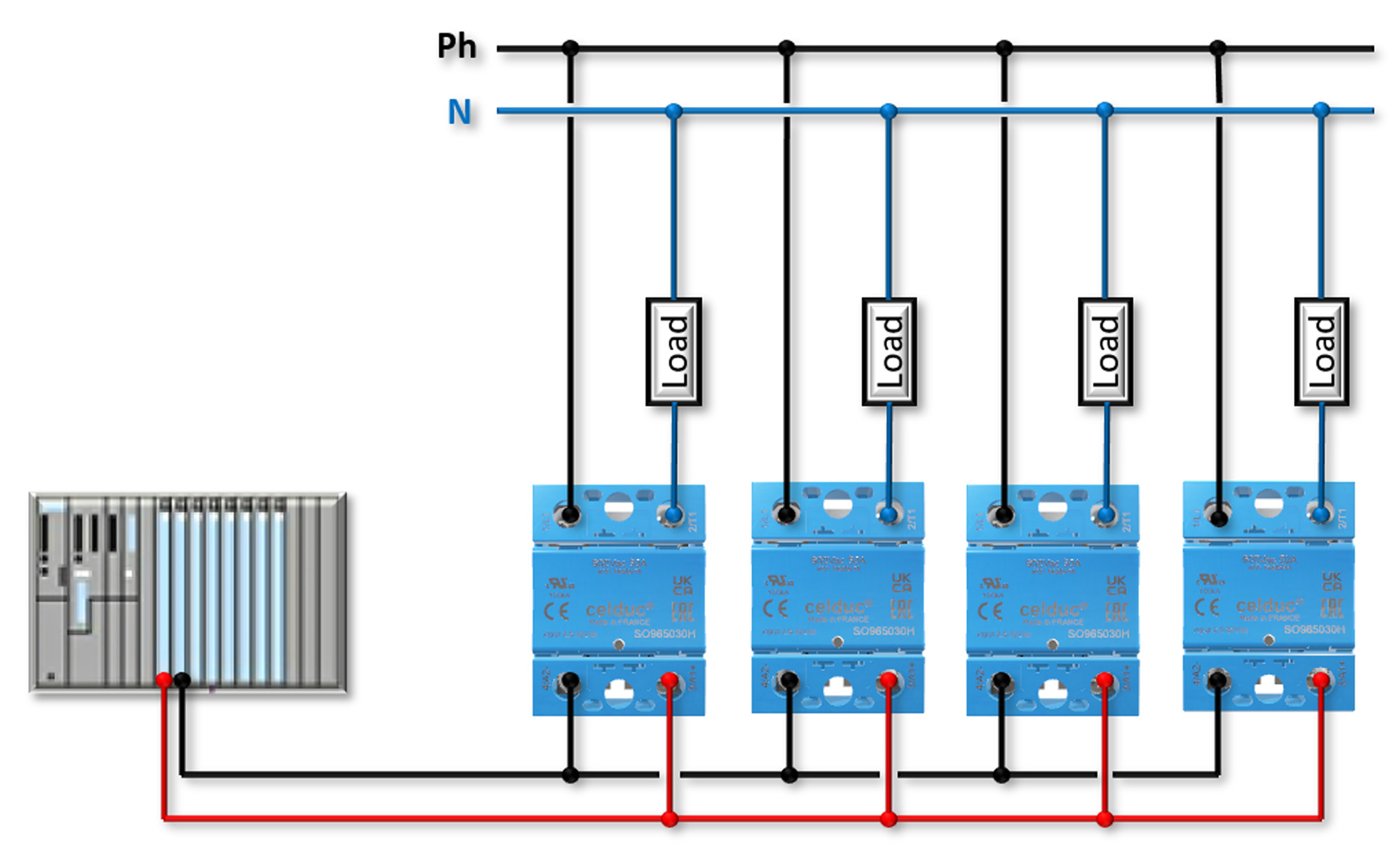

1- Dispositif de commande unique pour plusieurs relais statiques pilotés :

Grâce à cette entrée de commande à faible consommation, il est possible de contrôler davantage de relais statiques à partir d’un seul dispositif de commande.

2- Moins de gaspillage d’énergie :

Un courant de commande plus faible signifie moins de perte de puissance dans les circuits de commande, ce qui peut être important dans un système comportant de nombreux relais statiques.

Principales caractéristiques électriques du SO965030-HE

1- Régulation basse énergie avec la technologie JFet (Junction Field Effect Transistor)

L’une des caractéristiques de ce produit à mettre en avant est la régulation de courant basse énergie avec la technologie Jfet. L’utilisation de cette technologie permet une régulation précise du courant et de très faibles pertes d’énergie dans le circuit de commande.

2- Le courant de commande de 2 mA reste stable sur une large plage de tension – 3,5 à 32 VDC

Grâce à ce mode de régulation efficace, le courant de commande n’est que de 2 mA, et reste stable sur une large plage de tension.

Courant d’entrée (mA) vs. Tension d’entrée (VDC)
(Le courant d’entrée est le courant qui traverse le SSR lorsque la tension nominale est appliquée).

Sur ce graphique, vous pouvez constater la stabilité du courant de commande avec une tension d’entrée de 3,5 à 32 VDC.

3- Stabilité thermique grâce à un système de compensation de température intégré

Le circuit d’entrée de ce nouveau produit intègre un système de compensation de température pour assurer le bon fonctionnement du relais statique quelle que soit la variation de température ambiante.

Comme vous pouvez le voir sur le graphique, le courant du circuit d’entrée reste stable sur toute la plage de température de -40 à +85°C.

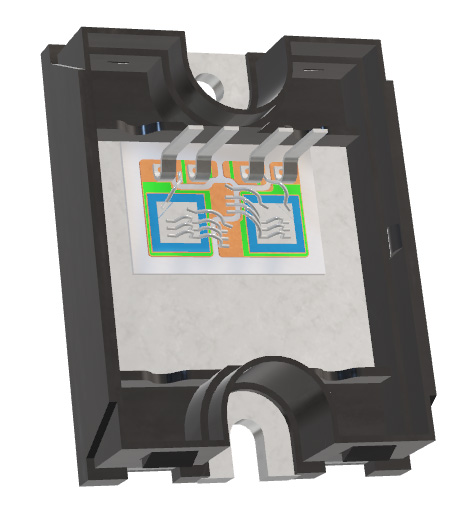

4- Thyristors tête-bêche nouvelle génération – 24 to 600VAC – 50A

Ce nouveau produit est également équipé de thyristor tête-bêche nouvelle generation avec une durée de vie très supérieure à la majorité des produits du marché.

Sa plage de tension de fonctionnement est de 24 à 600 VAC.

Enfin, le courant nominal est de 50 A avec un dissipateur thermique adapté.

5- Protection contre les surtensions

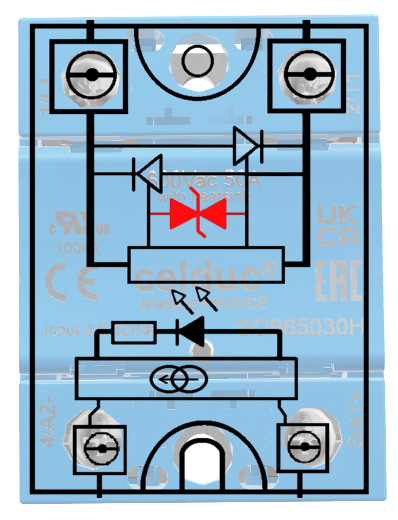

Une diode transil est intégrée dans le circuit de sortie pour le protéger contre les surtensions et les salves de transitoires rapides.

Principales caractéristiques mécaniques du SO965030-HE

La référence SO965030-HE fait partie de notre gamme okpac® de relais statiques pour montage sur panneau. Son boîtier industriel de type Hockey Puck de 45 mm est rapide à installer avec des volets amovibles de protection IP20.

Nous vous rappelons que les relais statiques doivent être montés sur des dissipateurs thermiques afin d’obtenir les performances nominales. Nos relais statiques okpac® sont compatibles avec une large gamme de dissipateurs thermiques.

Pour plus d’informations sur ce nouveau produit, nous vous invitons à consulter la page produit sur notre site e-catalogue et nous restons à votre disposition si vous avez des questions.
